如何为设备创建设备仪表板

1. 概述​

当设备数据通过 Connect Device to ThingsEye 的方式上送到平台后，我们就可以为指定设备创建仪表板，以查看每台设备的详细传感器数据。

注意：对于同一类设备，我们通常只需要创建一套规则链、设备配置文件和仪表板。

2. 针对已经有 dashboard / profile / rule chain 的设备​

2.1 获取 JSON 文件​

获取地址：
https://github.com/ThingsEye-io/te-platform/tree/main/Devices/Dragino

需要获取的文件：选择你需要的设备型号，并下载对应的 3 个 JSON 文件。

例如：

2.2 导入 Rule chain​

首先需要导入规则链。规则链用于告诉平台如何处理该设备的上行和下行数据。

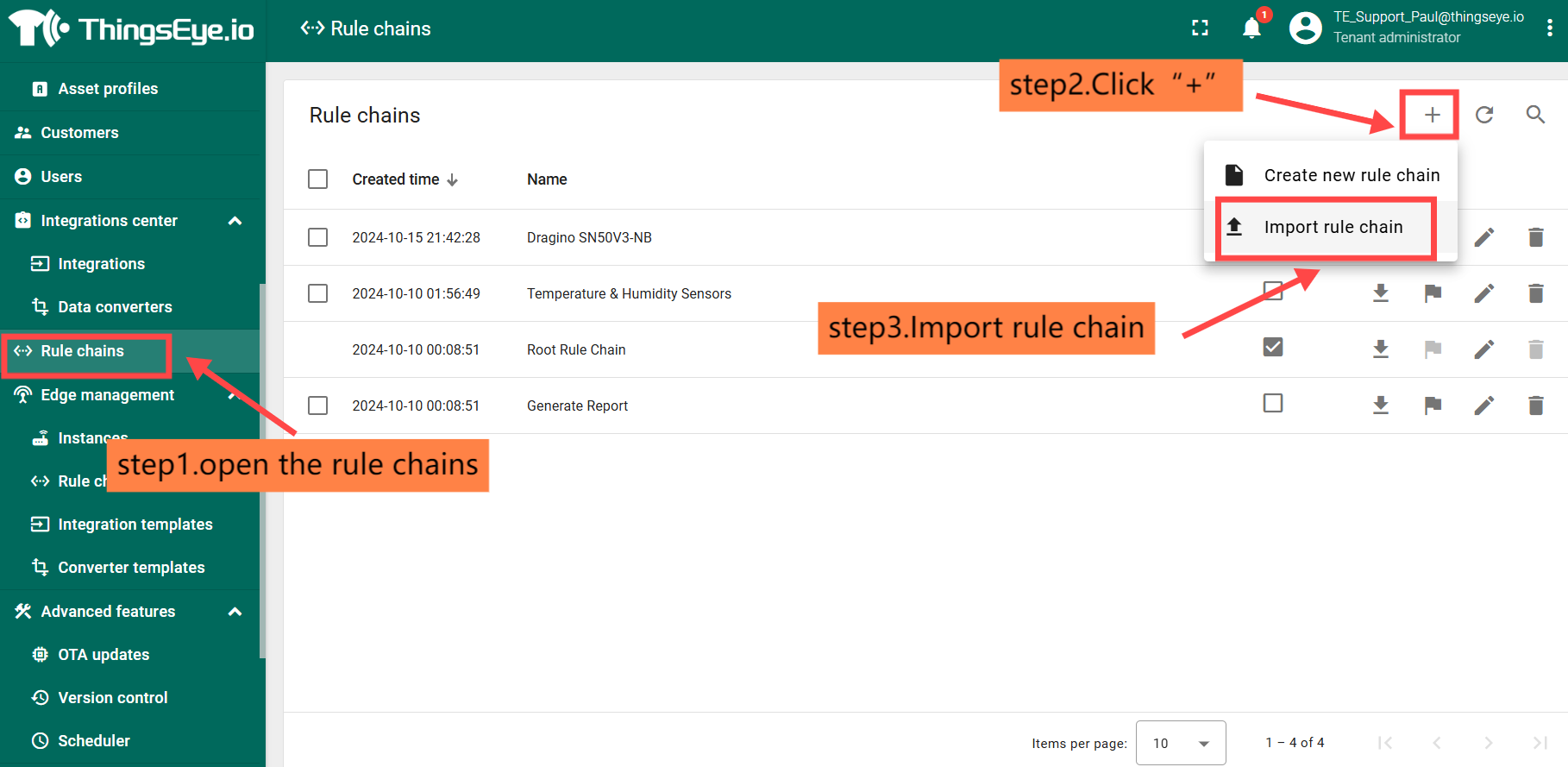

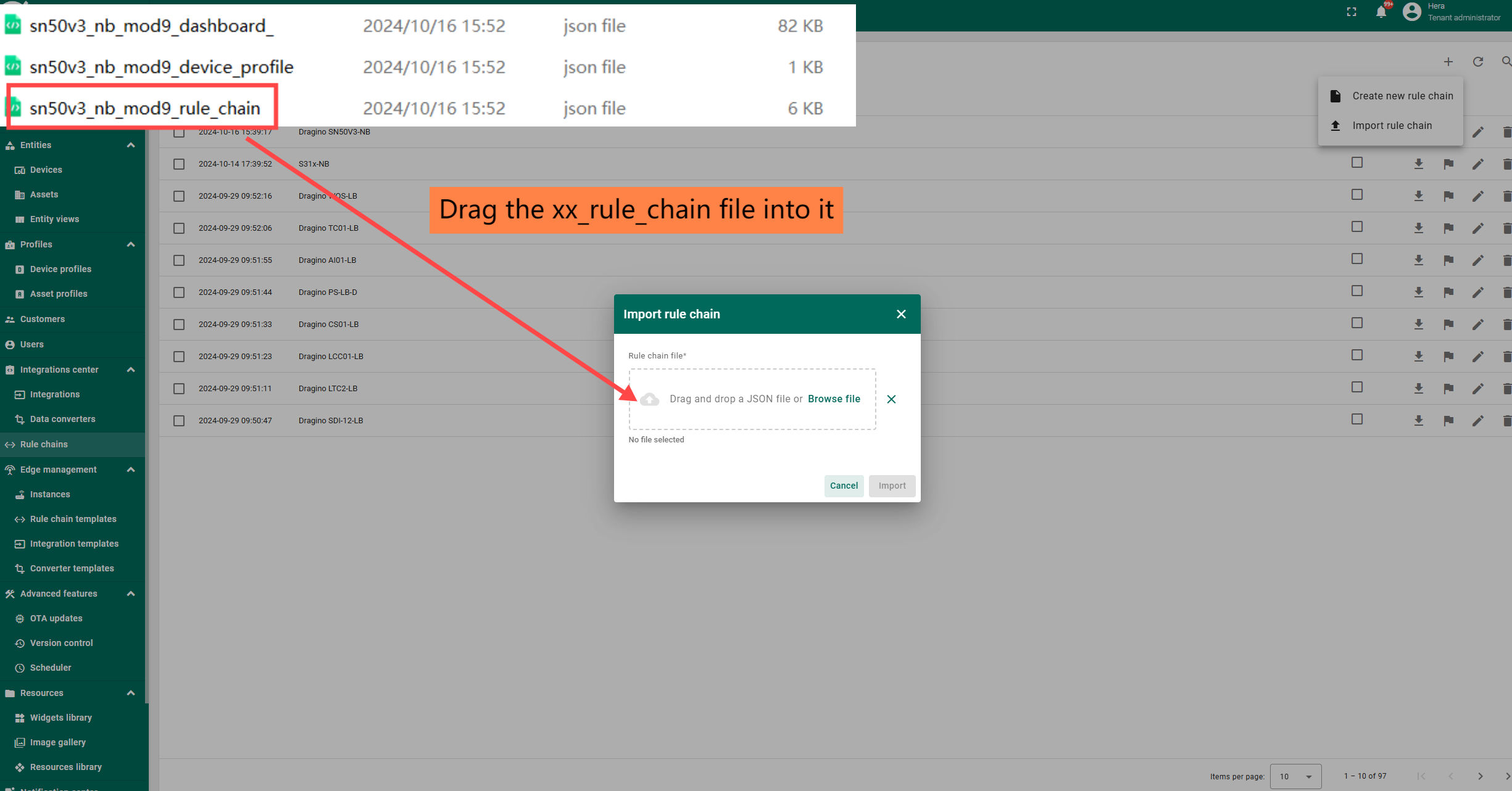

打开 Rule chains，点击右上角的 +，

选择 import rule chain，然后将下载好的后缀为 _rule_chain 的 JSON 文件拖入文本框中。

  • 同一类设备只需要导入一次。



2.3 导入 Device profile 并选择规则链​

2.3.1 导入 Device profile​

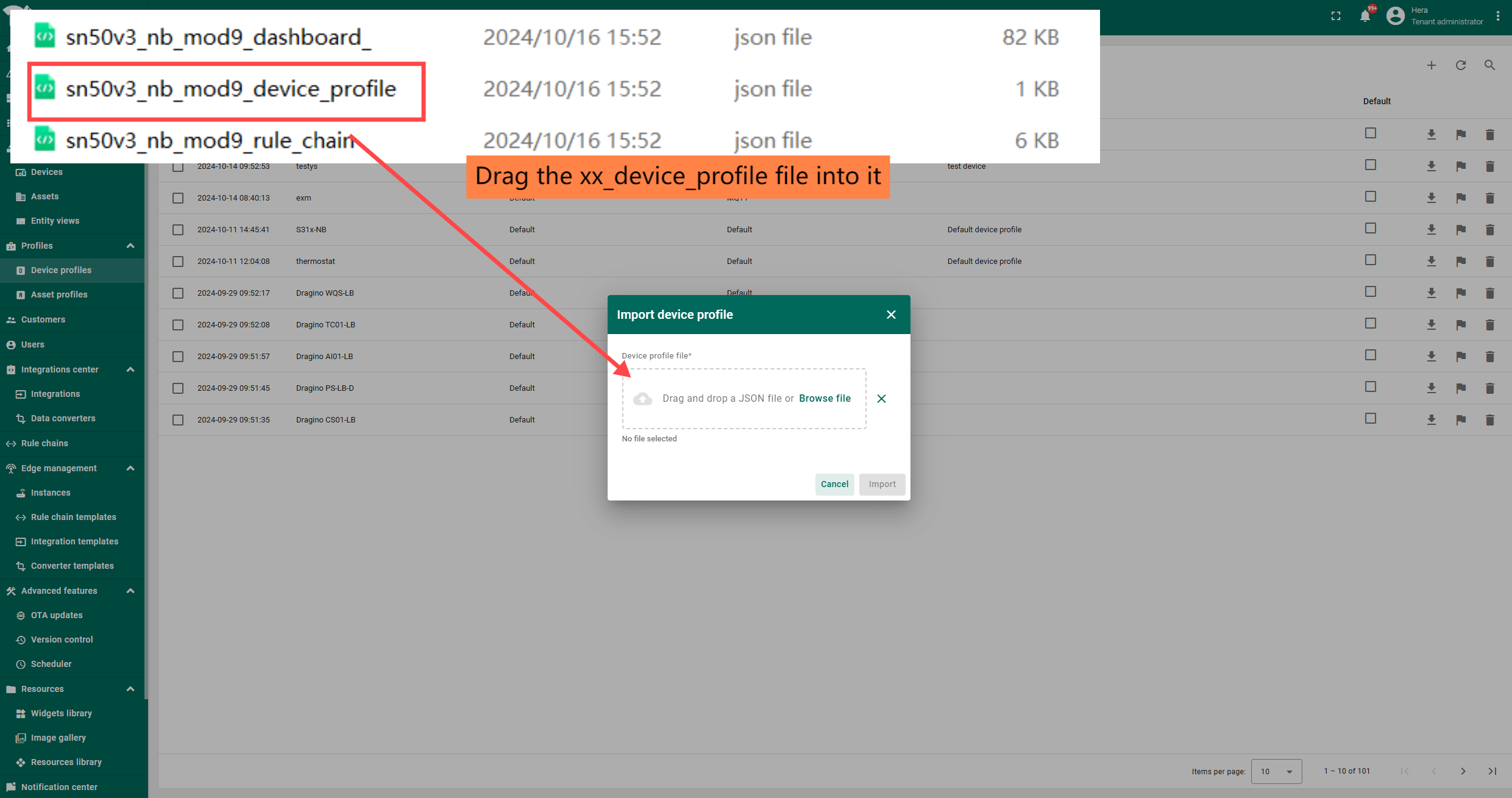

这一步需要先导入设备配置文件，如图所示。

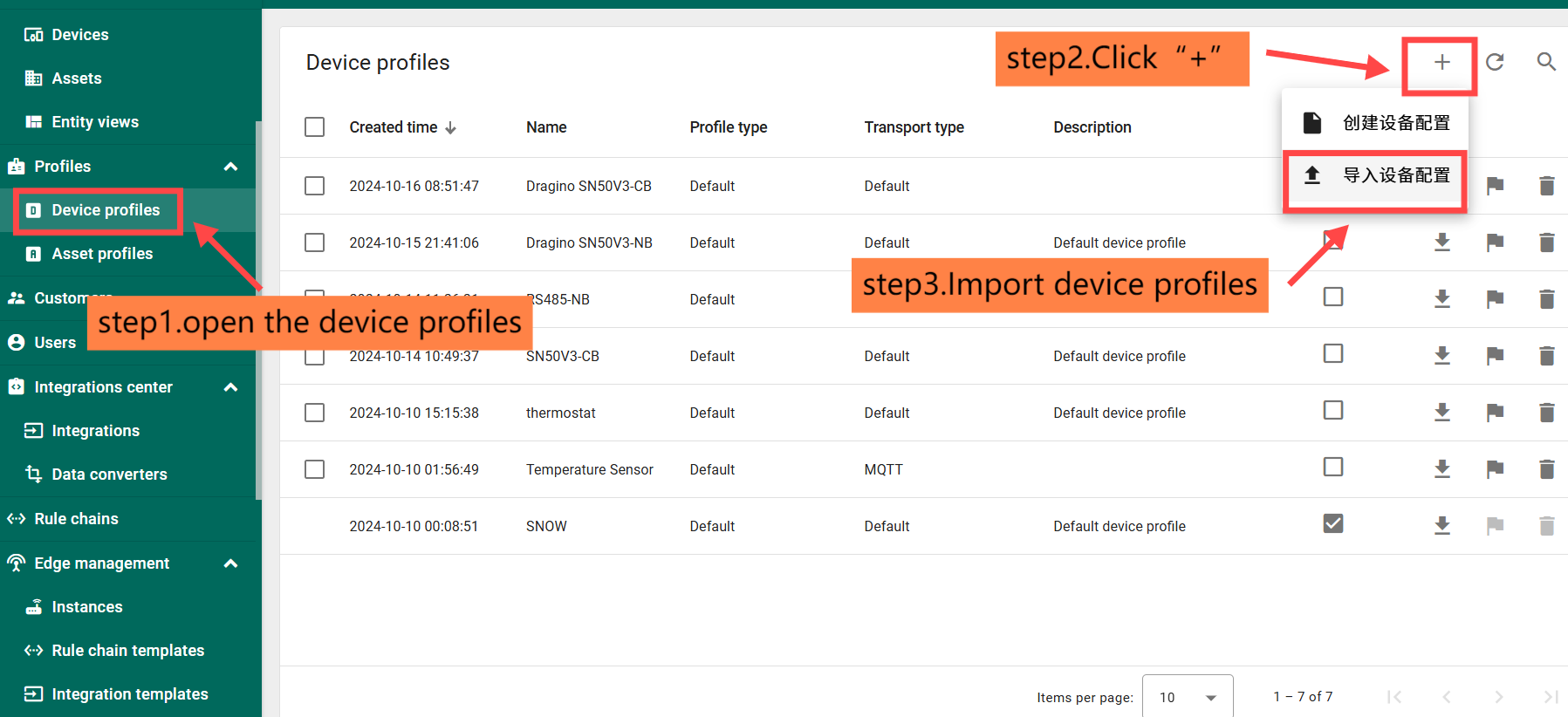

首先打开 Device profiles，点击右上角的 +，选择 import device profile，

然后选择已下载的后缀为 _device_defiles 的文件，并拖入文本框中。

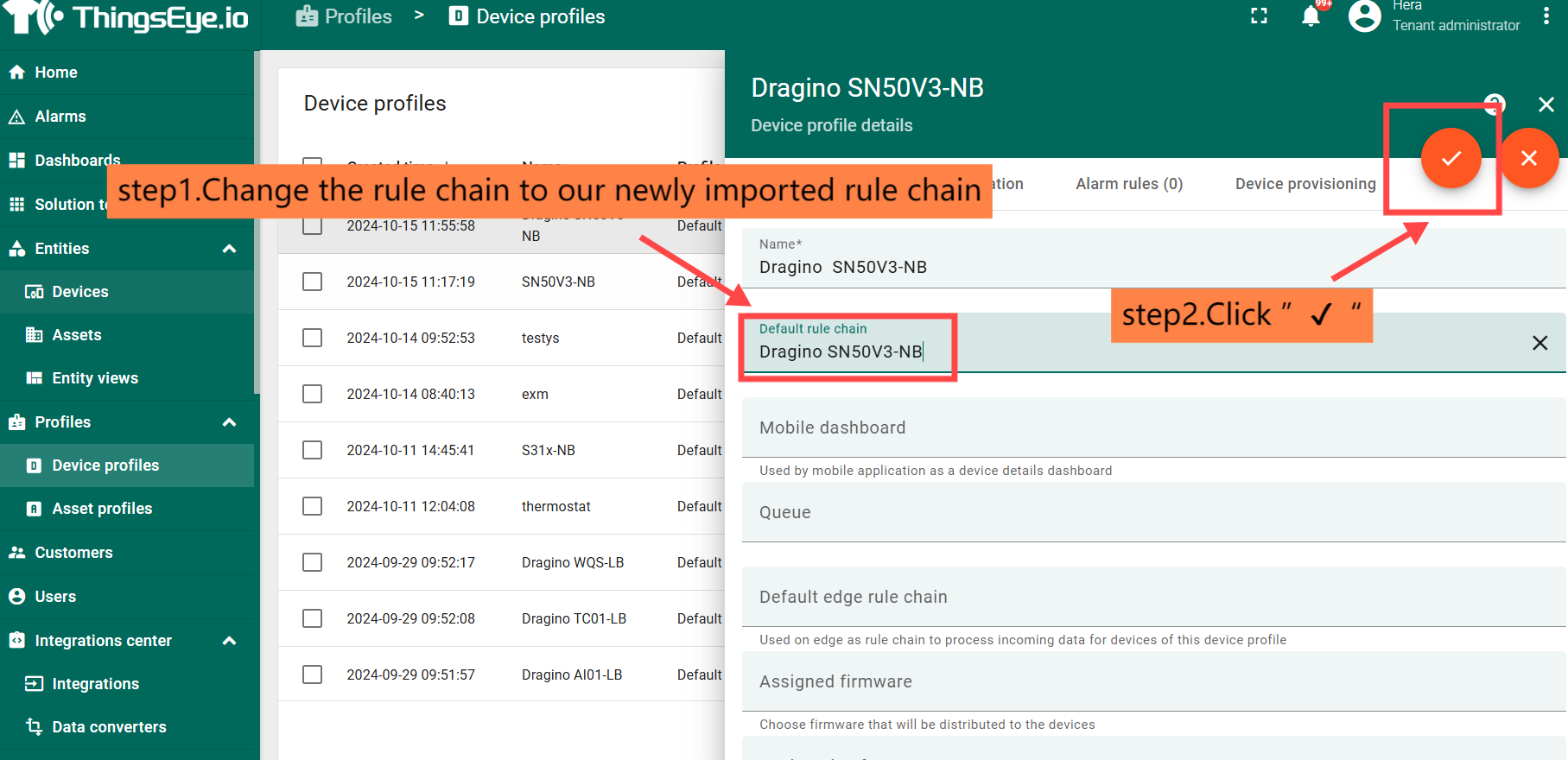

2.3.2 在设备配置文件中修改规则链​

导入规则链和设备配置文件后，我们需要把二者关联起来。

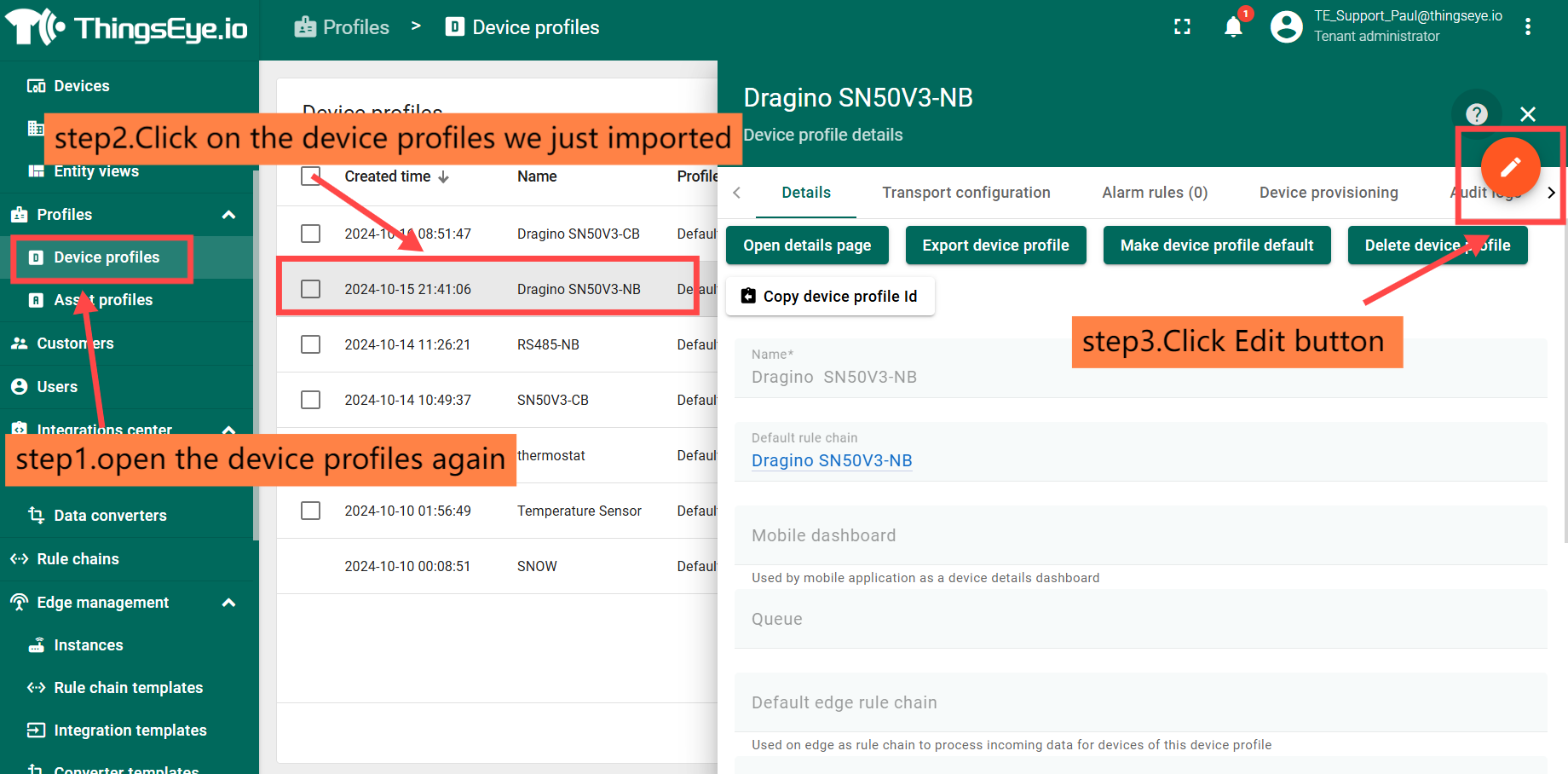

此时需要重新打开 Device profiles 模块，

点击刚刚导入的设备配置文件，再点击右上角的 🖊 进入编辑模式，

你会在详情区域看到 Default rule chain。

点击该字段并选择刚刚导入的对应规则链，

然后点击右上角的 √ 保存。



2.4 导入 Dashboard 并关联到设备​

在导入规则链和设备配置文件之后，还需要导入仪表板并配置其数据源。

2.4.1 导入 dashboard​

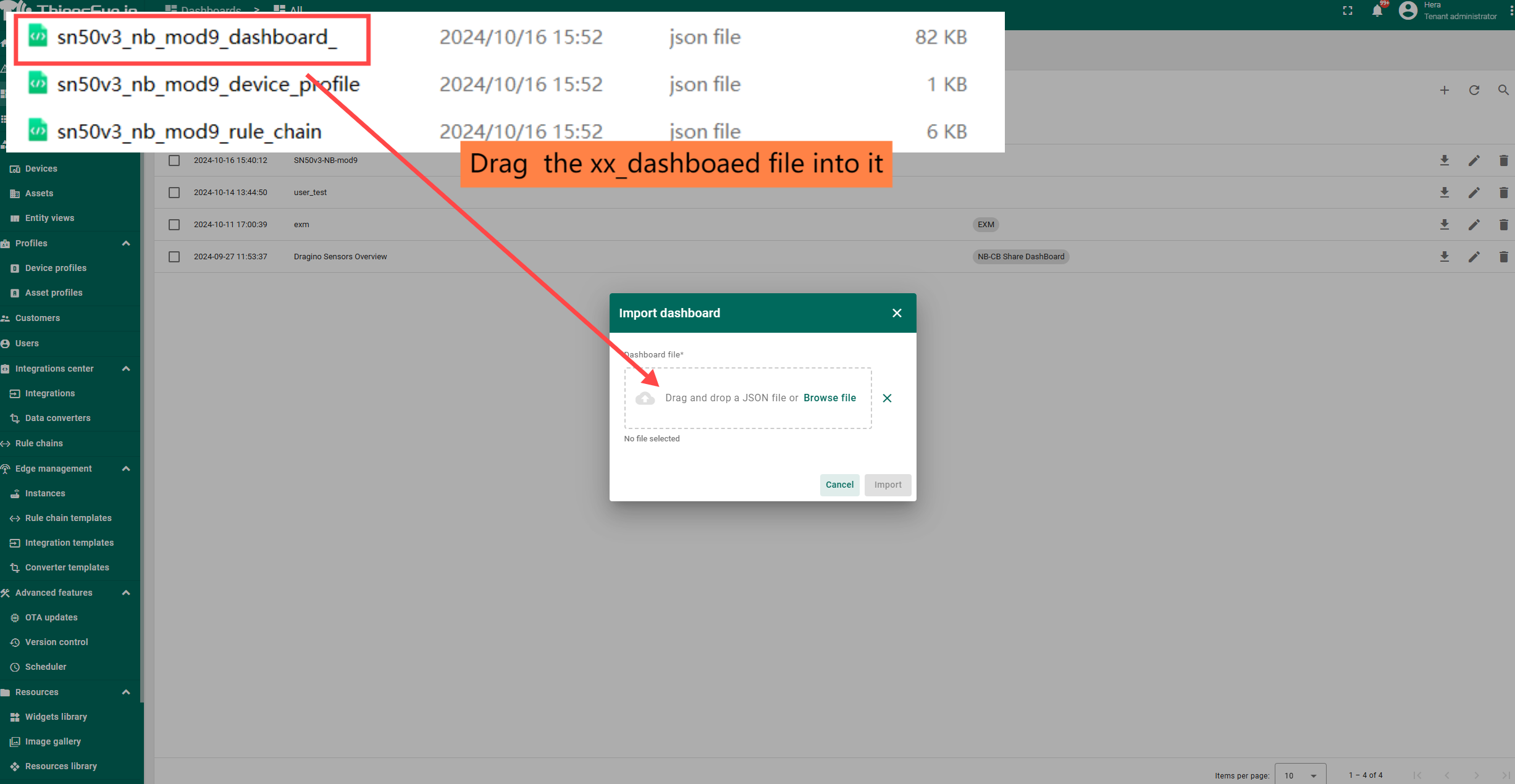

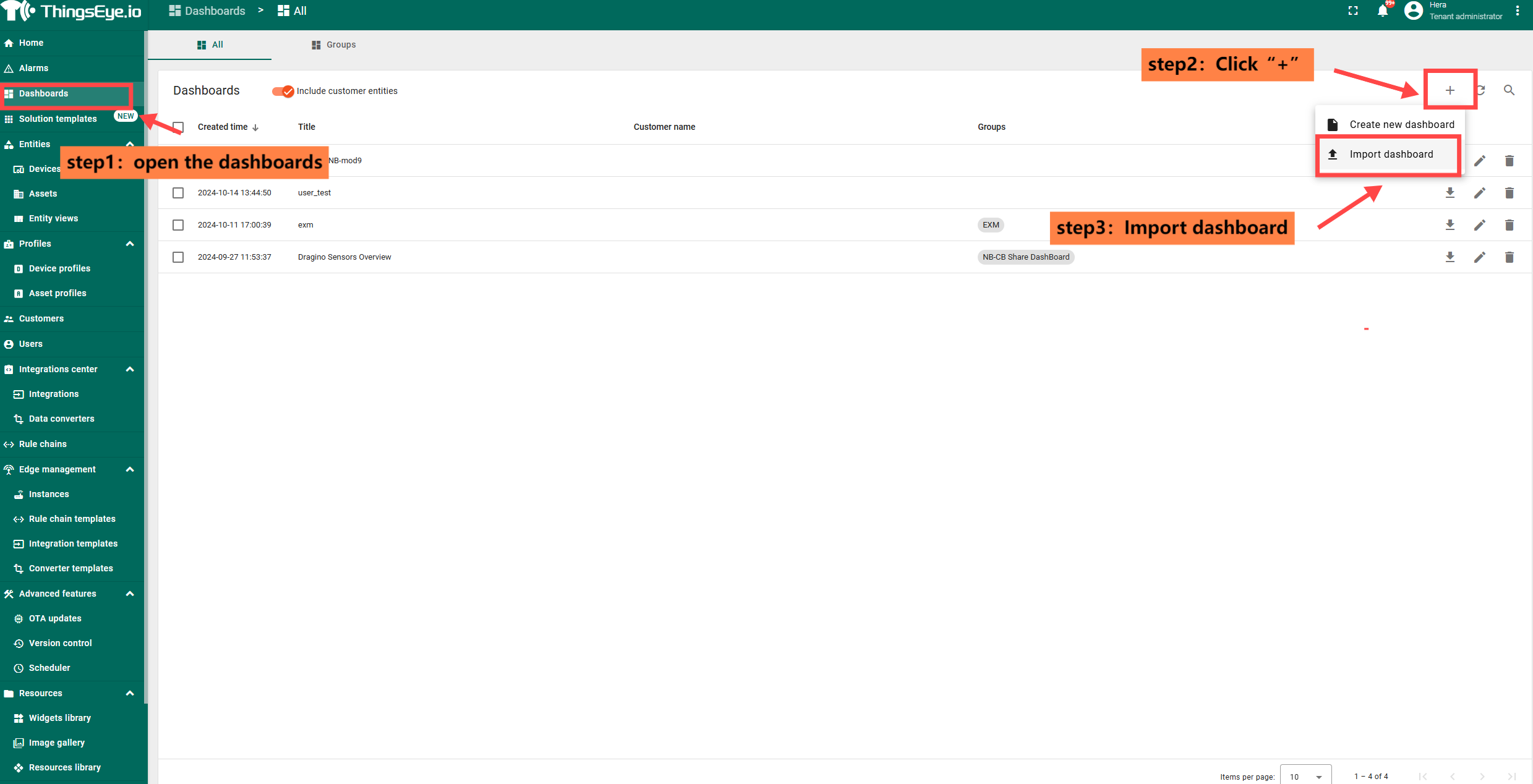

首先打开 Dashboard 模块，

点击右上角的 +，选择 import dashboard，

然后将下载好的 _dashboard 文件拖入文本框中。



2.4.2 修改仪表板中各模块的数据源​

导入 dashboard 之后，我们需要把它和当前设备关联起来。

因此，需要修改 dashboard 中各模块的数据源，而对应的设备名称就是你接入设备的 IMEI。

例如，如果设备 IMEI 为 863663062789483，那么设备名称就是 863663062789483。

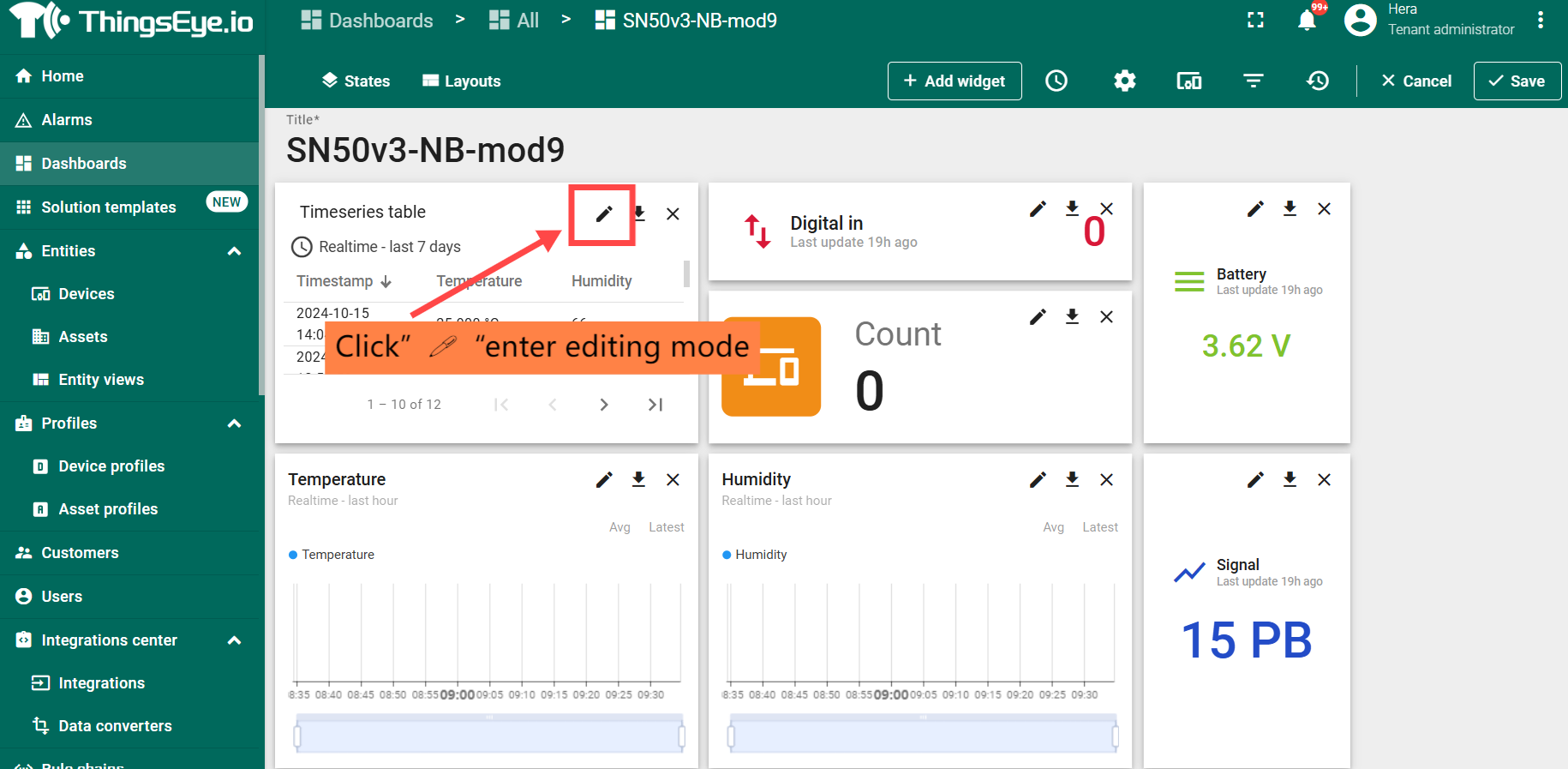

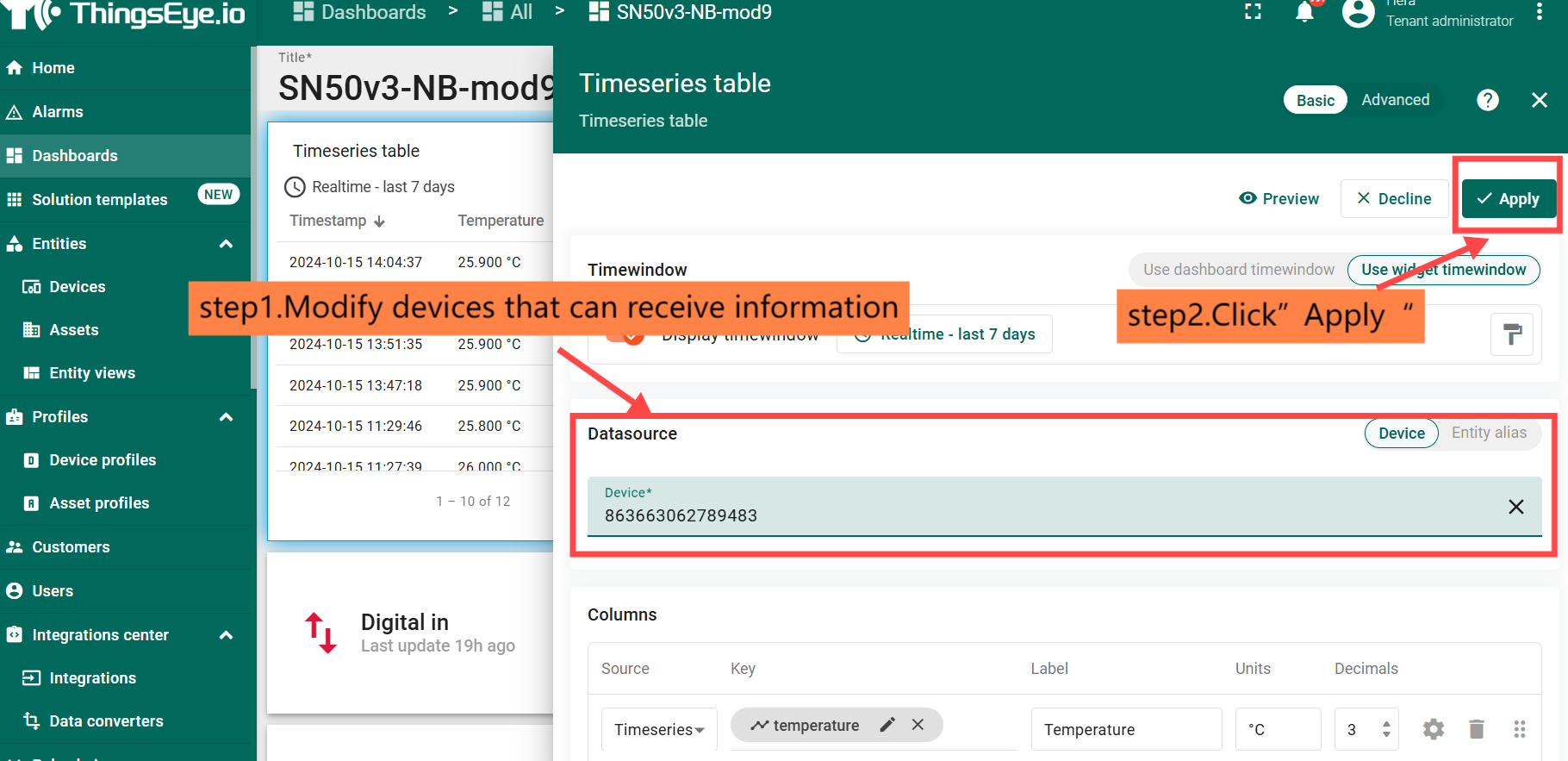

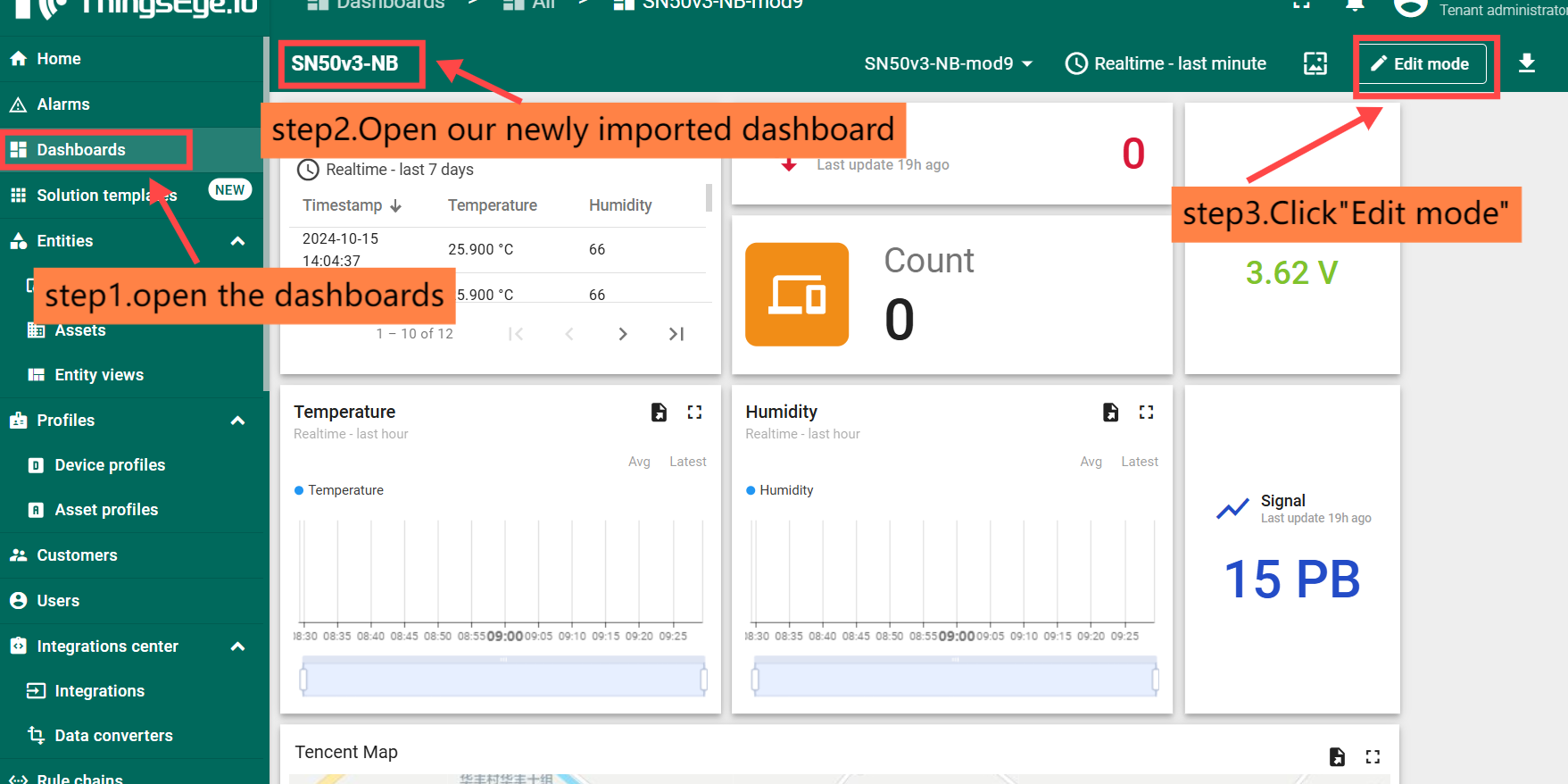

在这个步骤中，先打开刚导入的 dashboard，点击右上角的 Edit mode 进入编辑状态。

然后选择要修改的模块，点击模块右上角的 🖊 按钮进入编辑界面，

找到 Datasource 区域，选择对应设备名称，最后点击右上角的 Apply。

  • 每新增一台设备都需要重复这个步骤。
  • 请确保该设备已经在平台中创建完成。

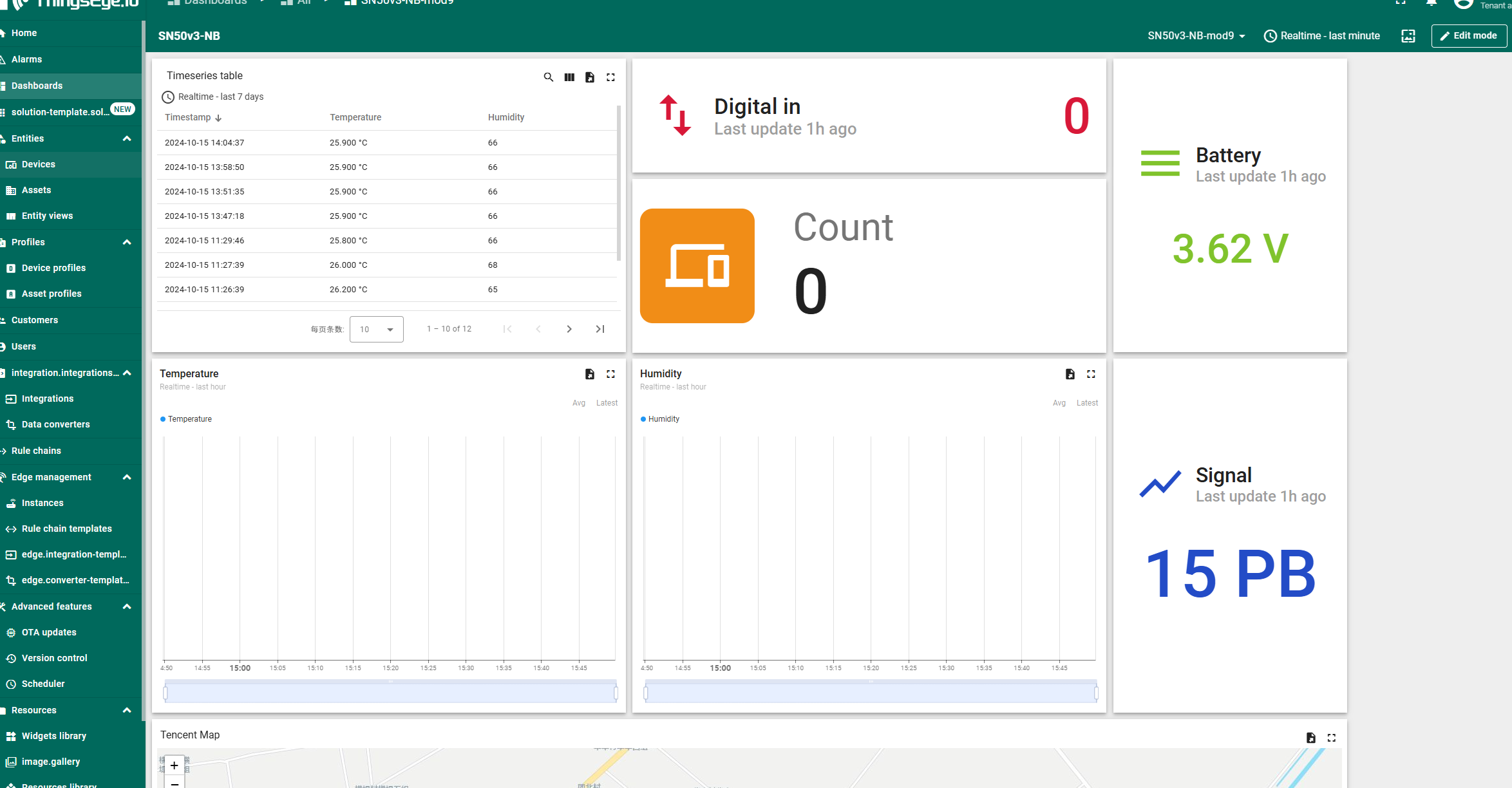

完成后，你的 dashboard 就已经成功导入，并能在数据处理完成后显示数据。

接下来只需要让设备正常上报数据，就可以在 dashboard 中看到数据展示。


3. 针对没有 dashboard / profile / rule chain 的设备​

如果设备已经连接到平台，但尚无现成的 dashboard，那么下面的说明将指导你如何创建自己的 dashboard。

3.1 创建 dashboard 并添加 branch​

有时我们需要的 dashboard 不止一个页面。因此，在下面的教程中，我们将以一个分层 dashboard 为例，说明如何创建自己的 dashboard。

3.1.1 创建 Dashboard​

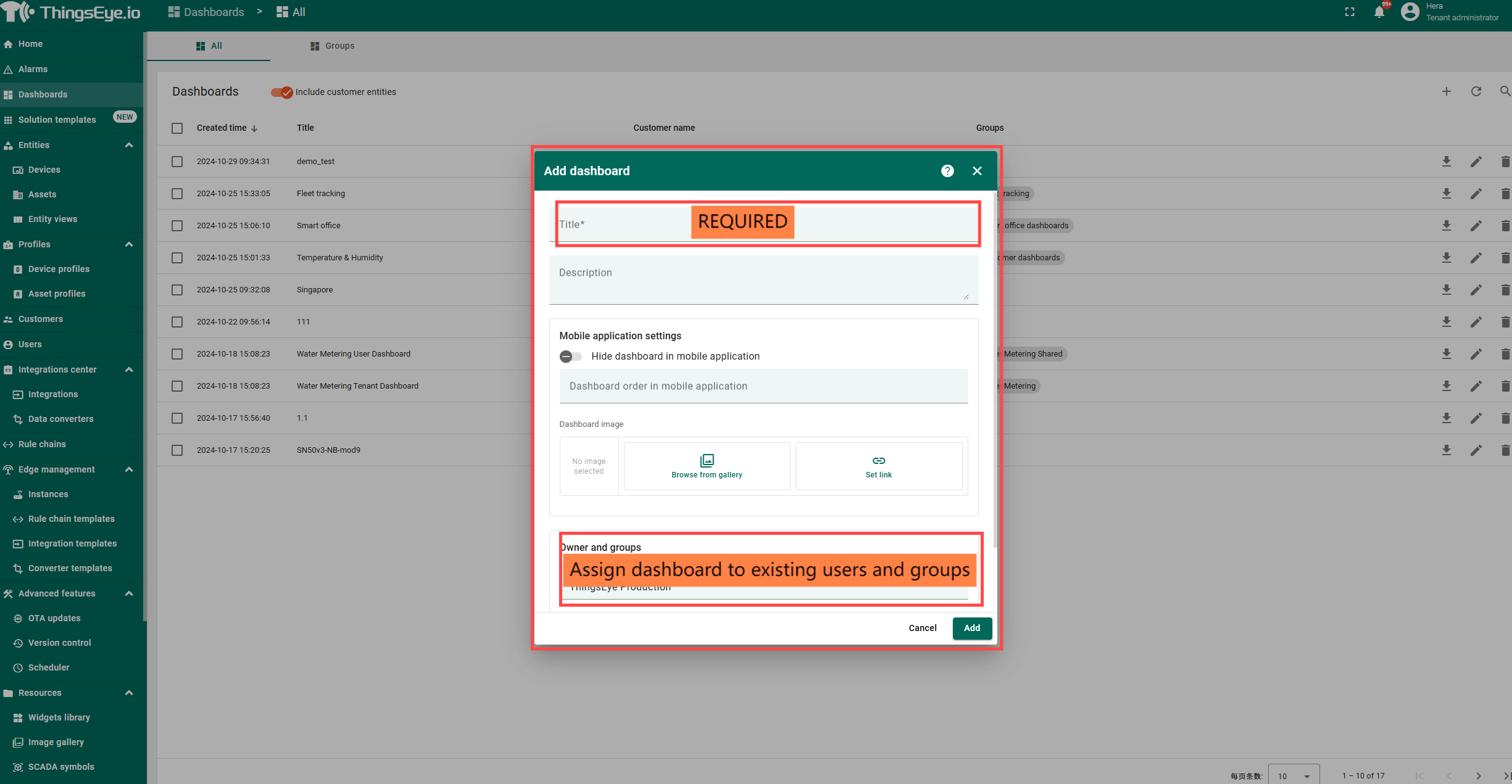

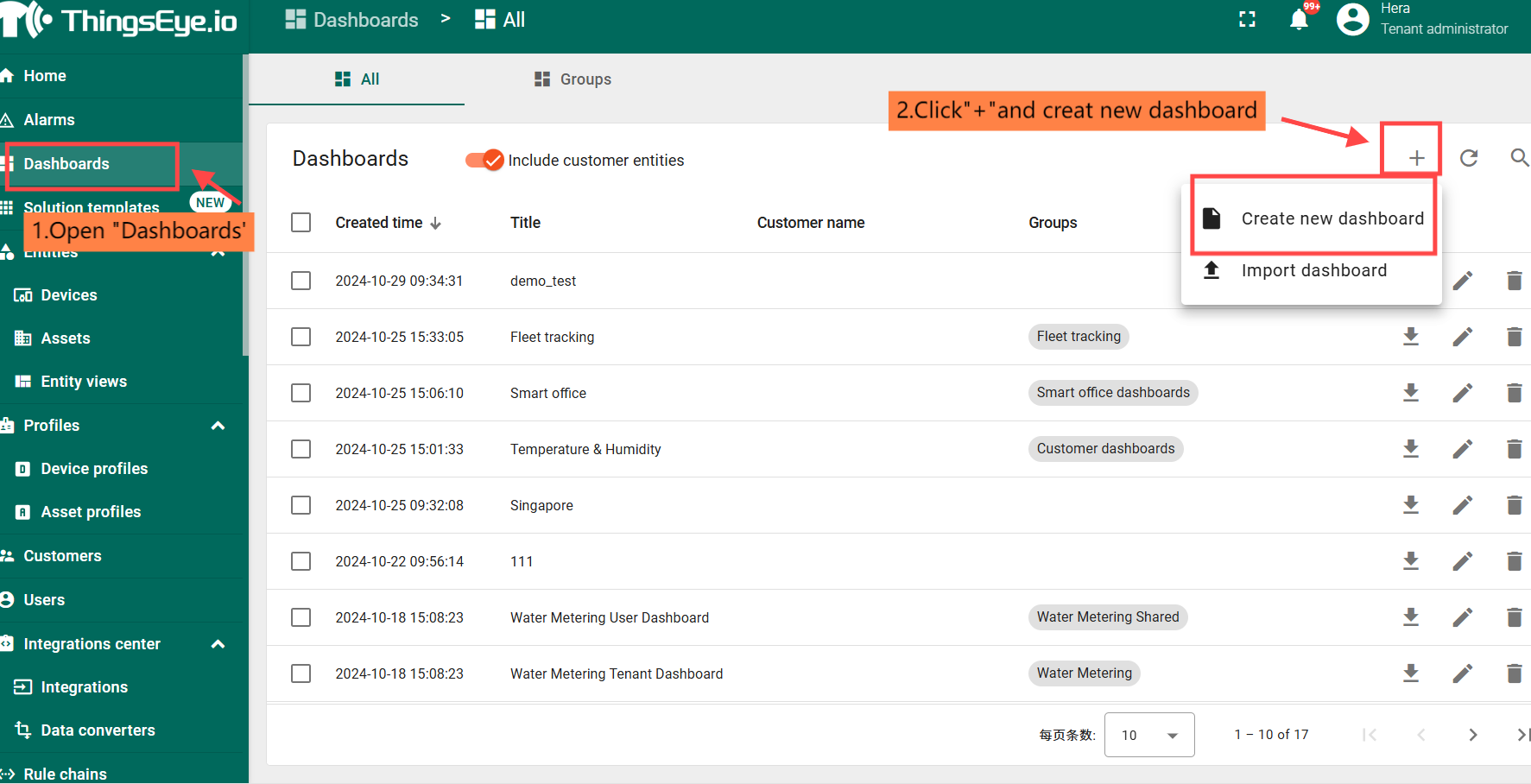

当需要创建 dashboard 时，打开 Dashboard 菜单，并按图示流程创建即可。



分配用户和分组不是必须的，可以在整体项目创建完成后统一处理。

3.1.2 添加 branch​

如果你的 dashboard 需要多个展示界面，就需要为 dashboard 添加 branch，并将它们连接起来。

  • 如果你的 dashboard 只需要简单单页界面，则这一步可以跳过。

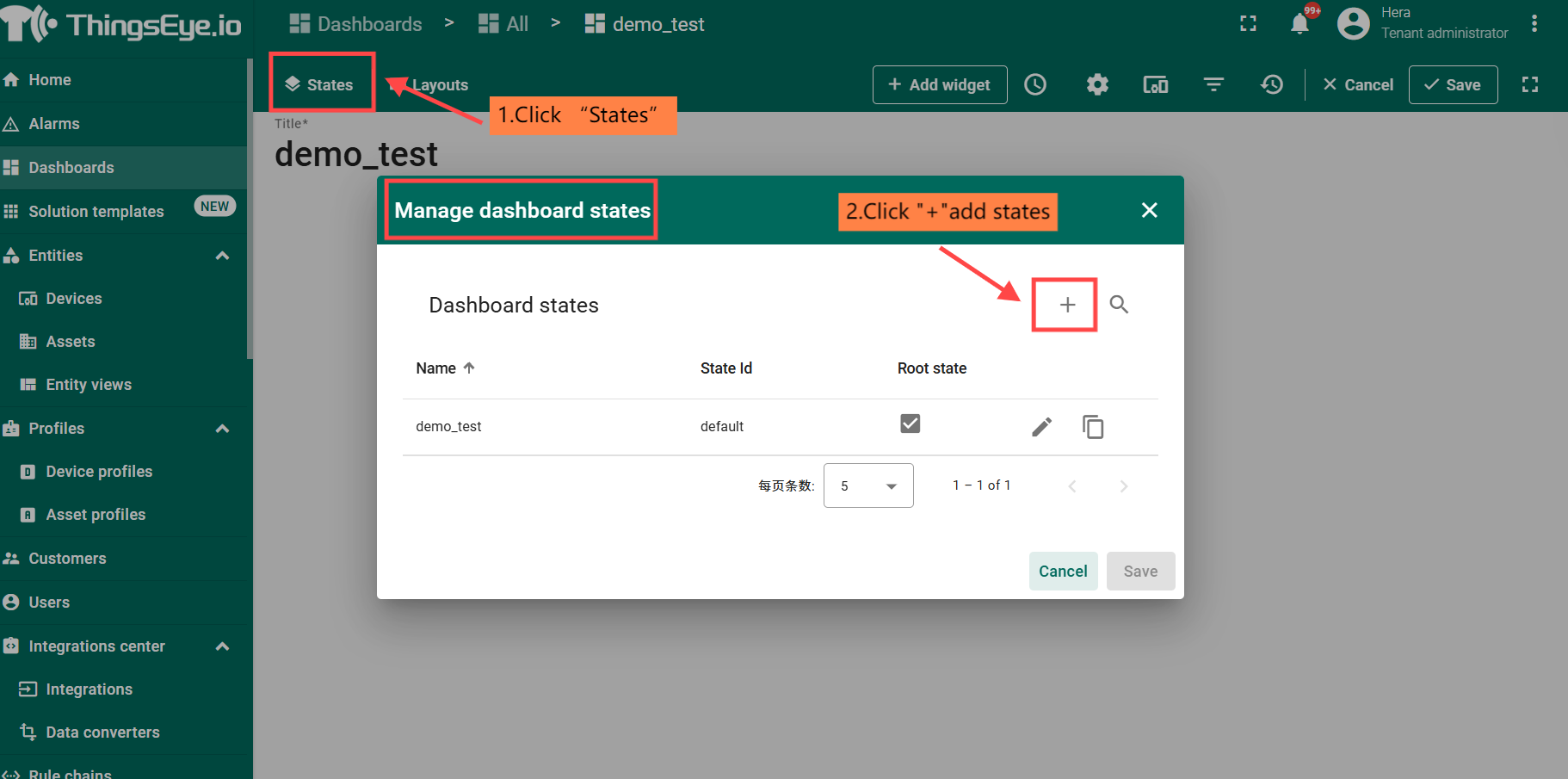

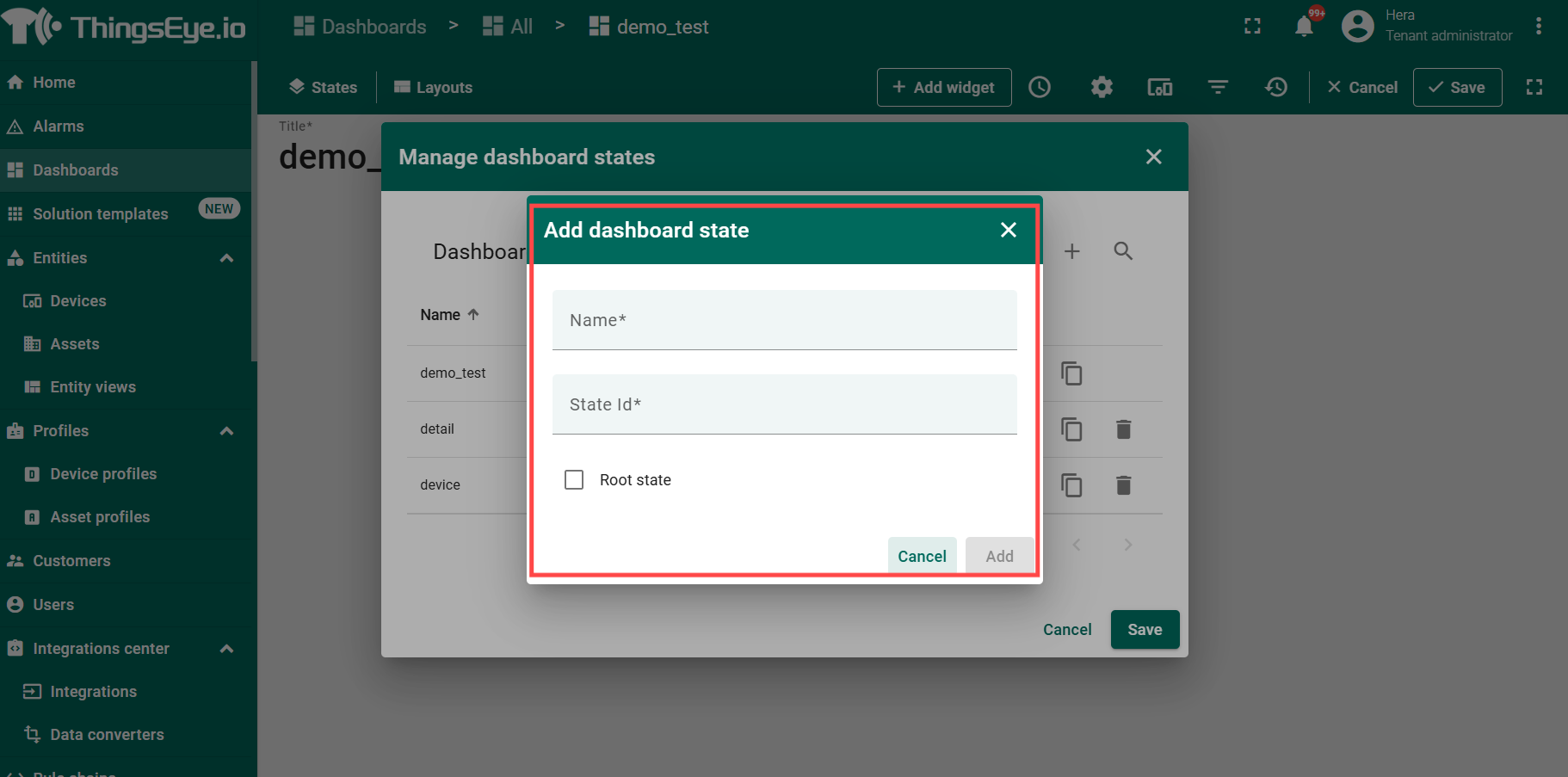

你需要根据实际展示界面的数量，创建对应数量的状态页。


创建好 branch 后，就可以向 dashboard 中添加组件，并进行界面装饰。

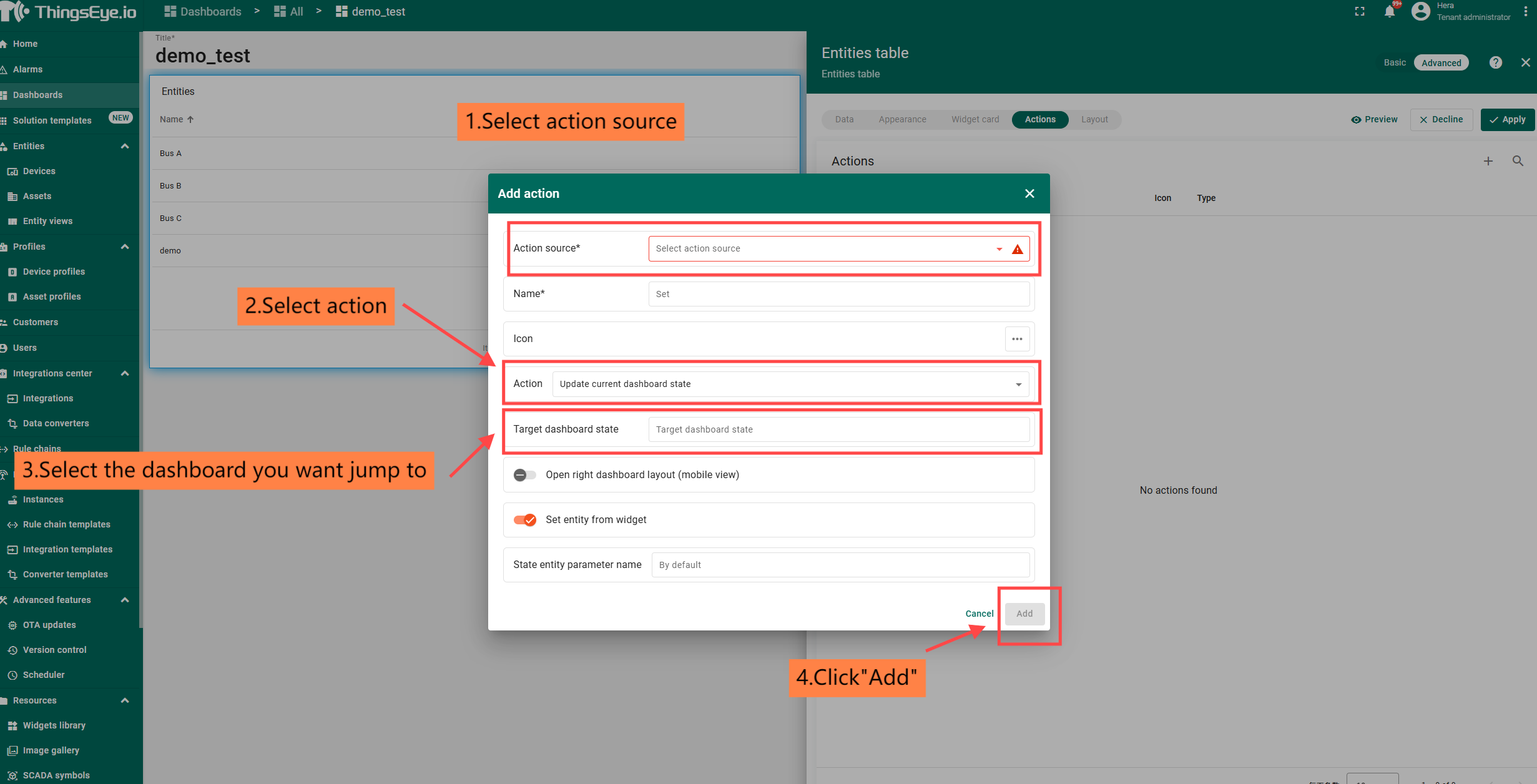

3.1.3 创建 actions​

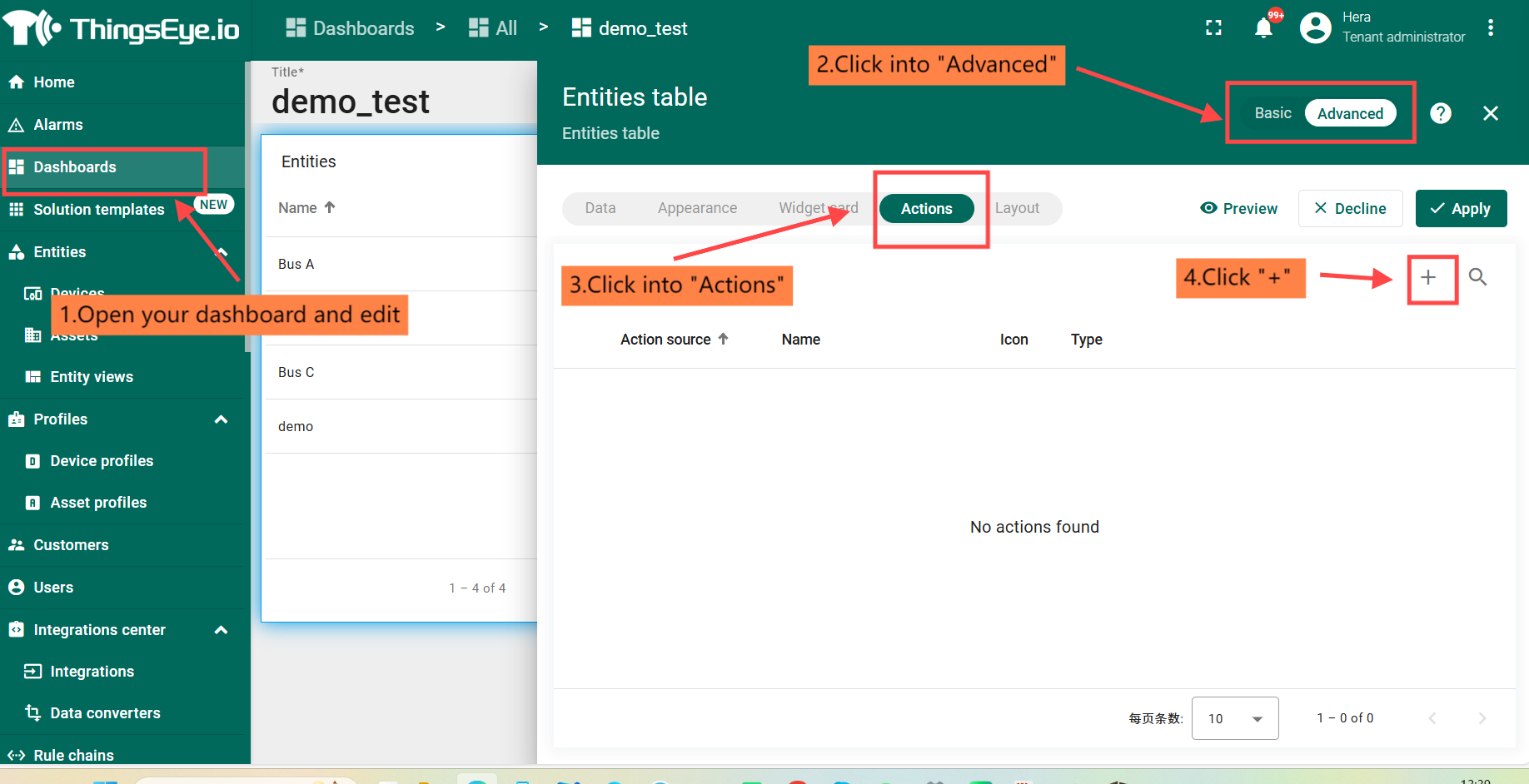

如果你创建了多层 dashboard，就需要通过 actions 将它们连接起来，实现点击一级 dashboard 中某个模块时跳转到二级 dashboard 的功能。



3.2 创建设备配置文件并设置告警​

设备配置可为某一类设备设置统一的消息处理方式，例如规则链、消息传输队列、传输协议配置和告警规则配置等。

3.2.1 创建设备配置文件​

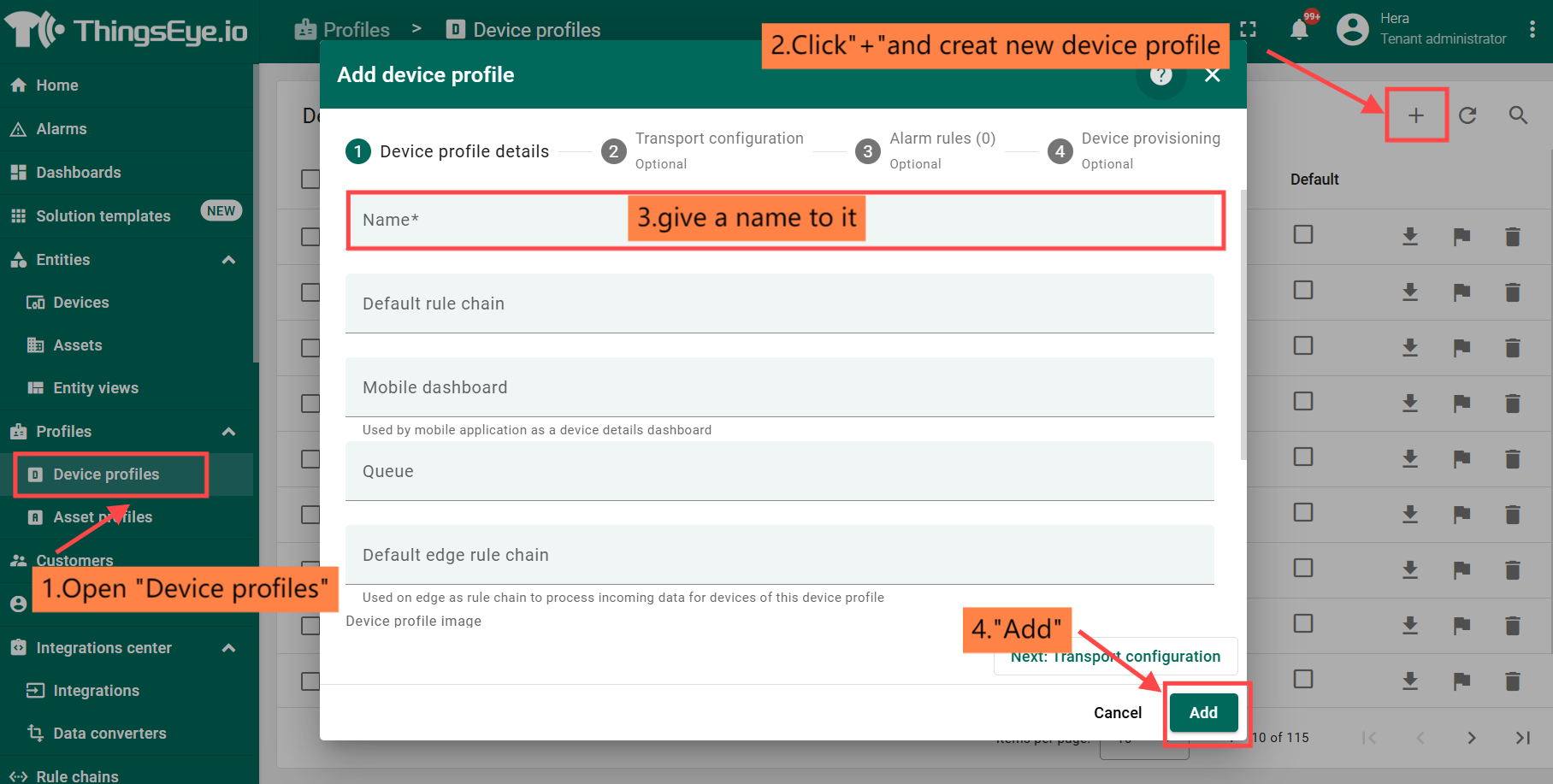

在创建设备配置时，需要分别设置设备配置详情、传输配置、告警规则和设备预配置，整体流程如下：


设备配置详情 中可设置：

  • Name：必填，设备配置名称；
  • Default rule chain：可选，指定使用哪套规则链；如不填写则使用默认根规则链；
  • Mobile dashboard：可选，用于指定移动端的设备详情仪表板；
  • Queue：可选，用于指定消息提交和处理策略，默认是 Main；
  • Default edge rule chain：无需配置；
  • Device configuration image：可选，可上传设备图片；
  • Description：可选，设备描述。

Transmission configuration 中可配置上传协议，系统提供：

  • Default：支持基础 MQTT、HTTP 和 CoAP 传输，一般无特殊需求时使用默认；
  • MQTT：启用高级 MQTT 传输设置；
  • CoAP：启用高级 CoAP 传输设置；
  • LWM2M：LWM2M 传输类型；
  • SNMP：启用 SNMP 传输配置。

3.2.2 设置告警​

3.2.2.1 创建告警​

在设备配置中的告警规则里，可以配置告警创建和清除条件（效果与规则引擎中一致，但这里配置可避免编码）。

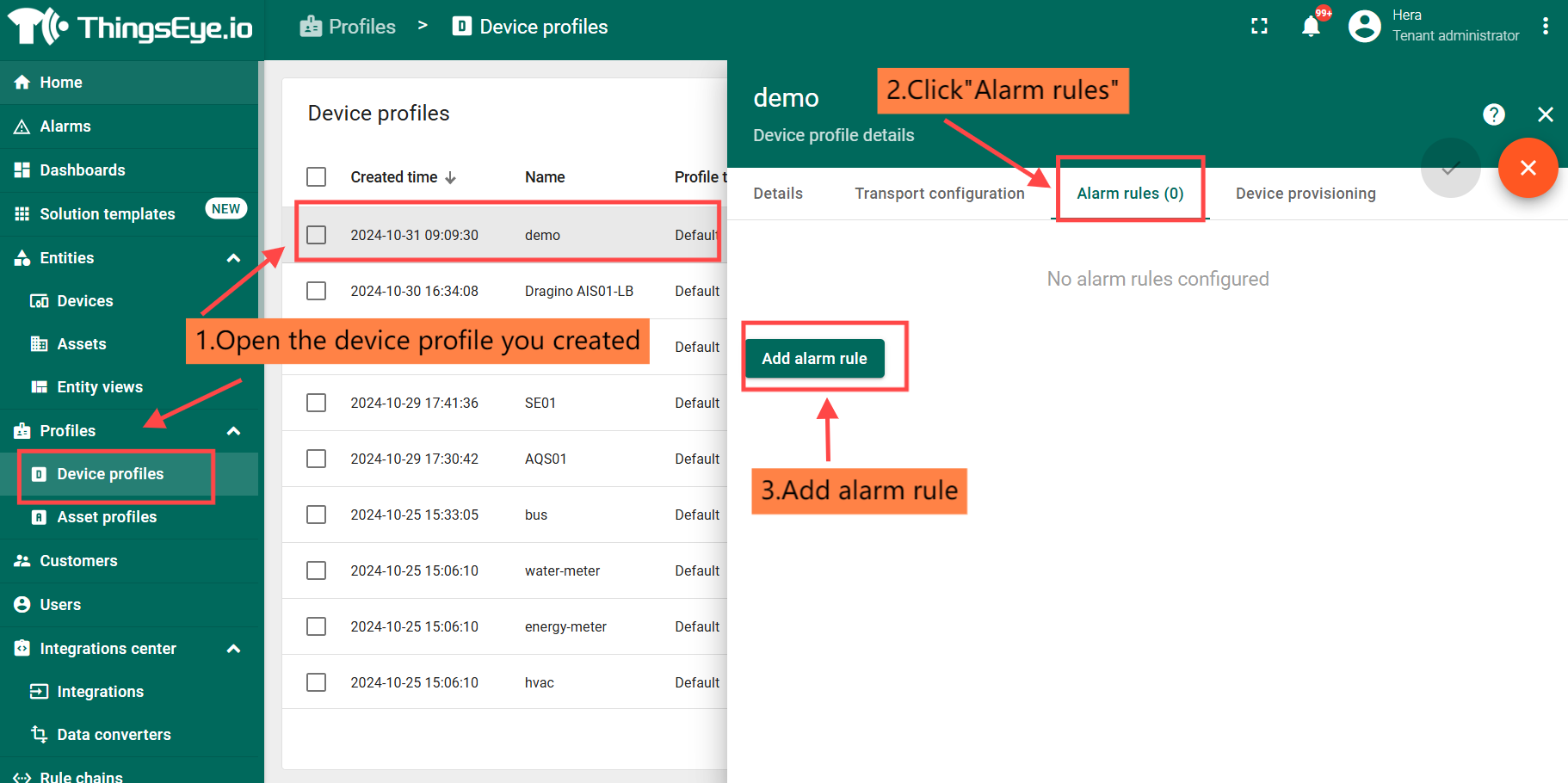

进入 Alarm Rule Configuration 标签页，点击 Add Alarm Rule 进入配置页面。

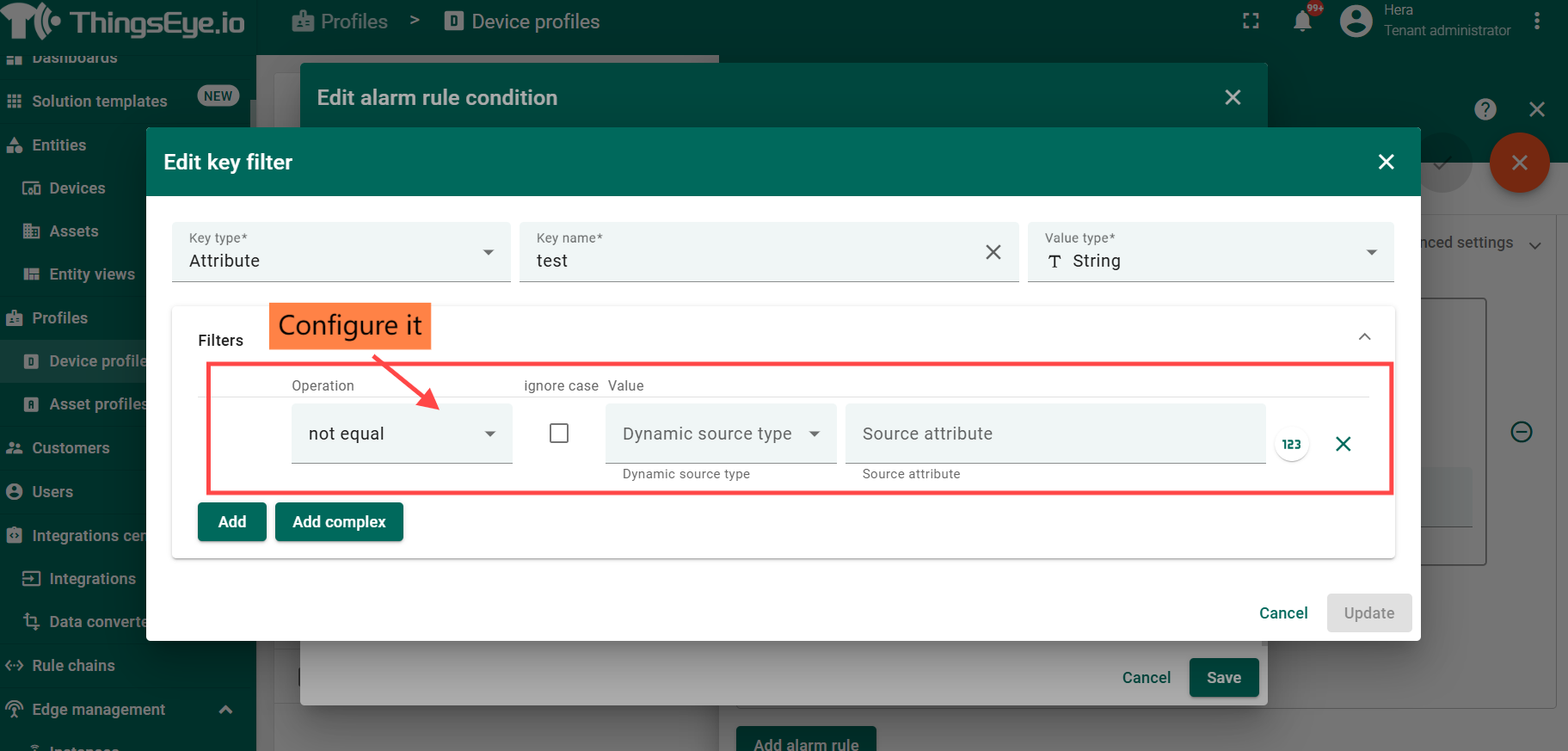

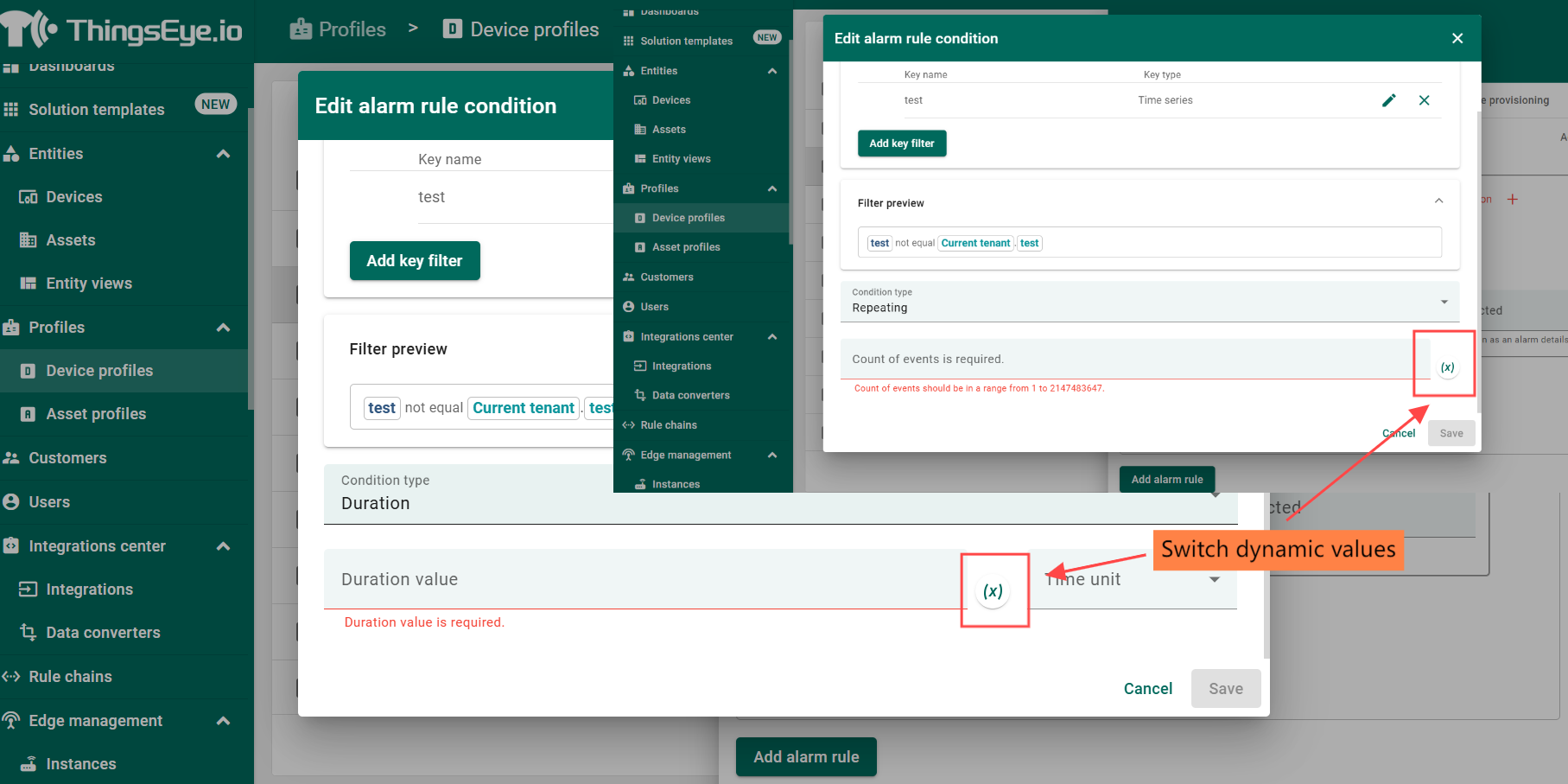

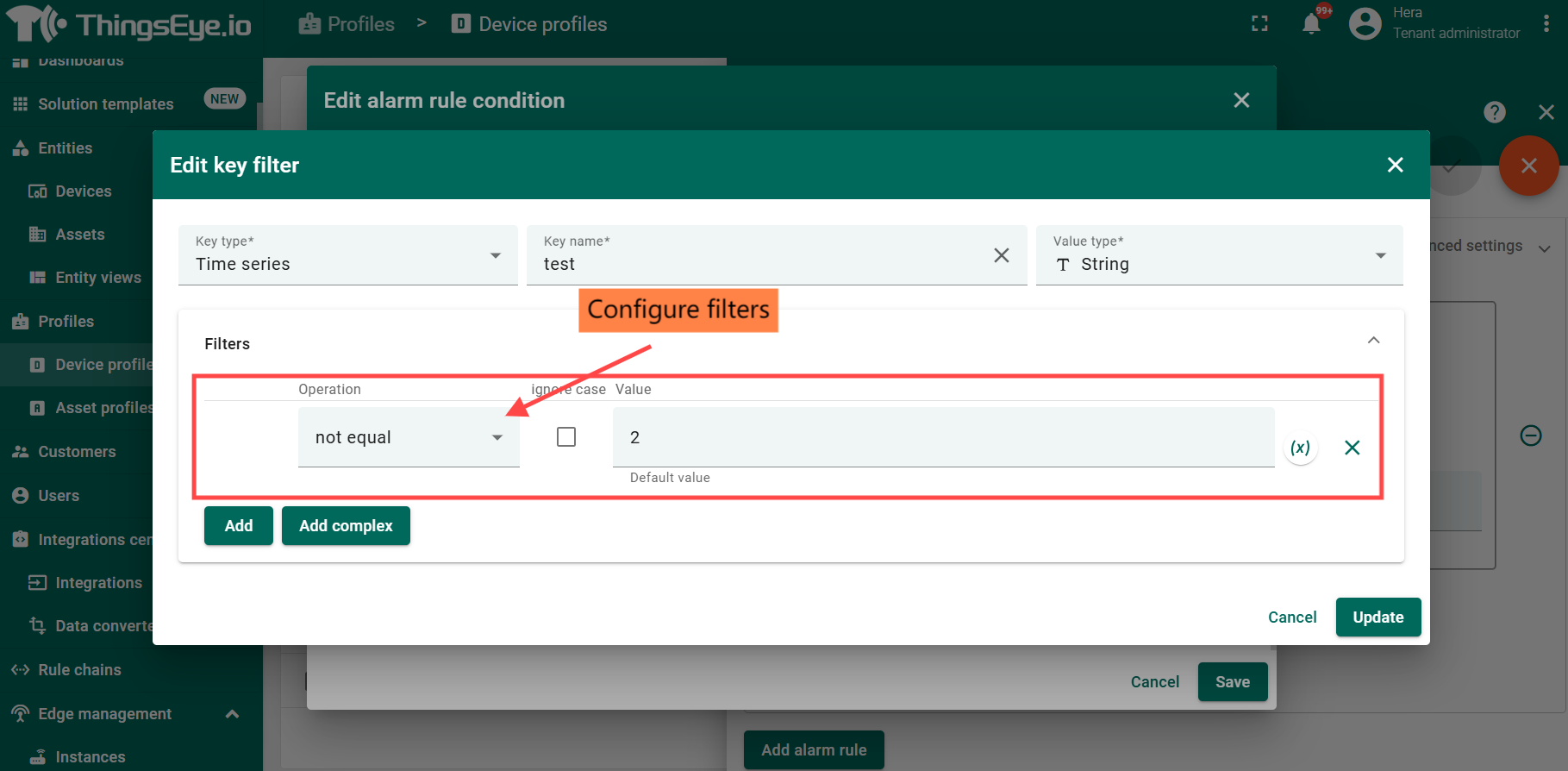

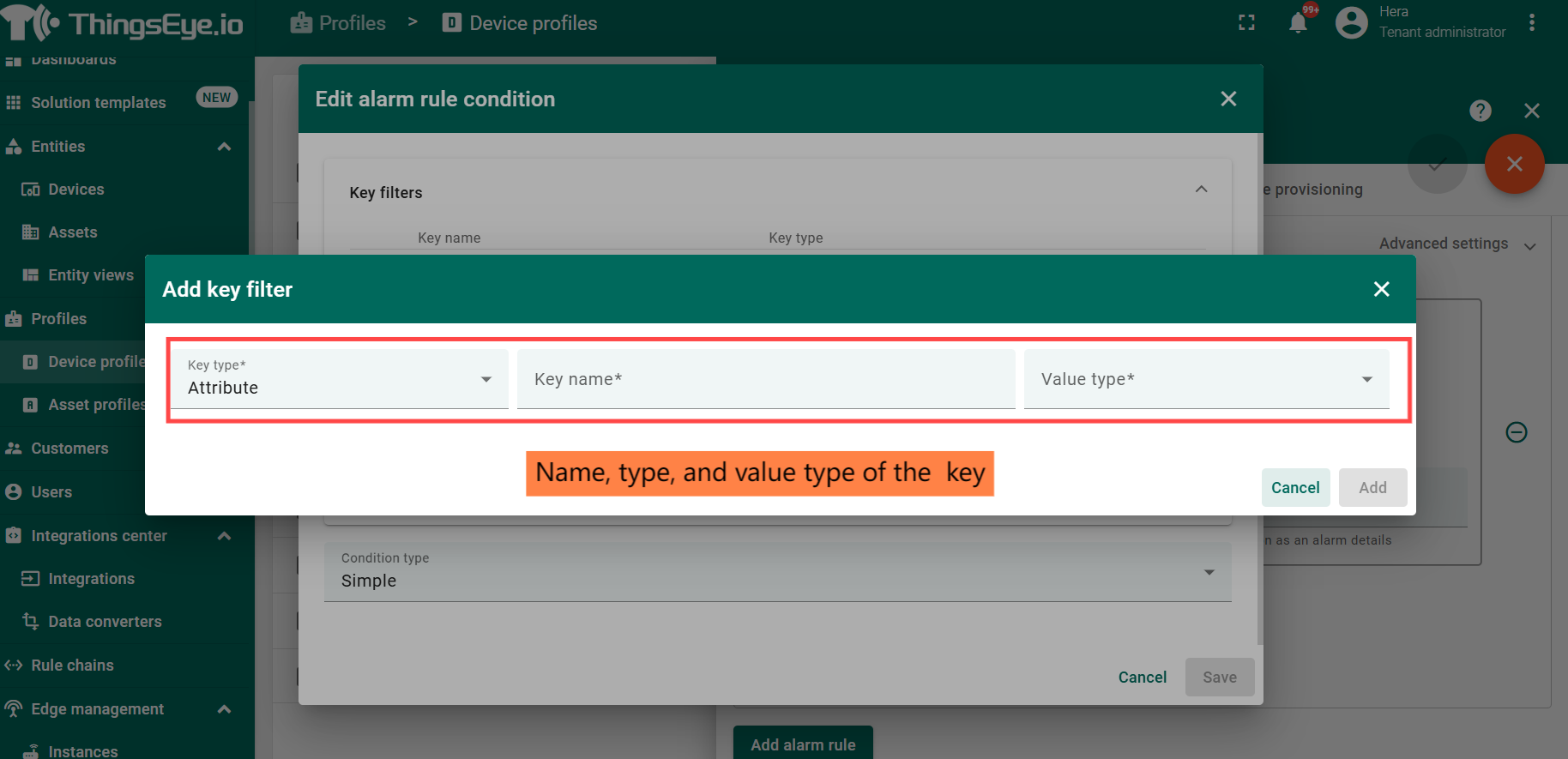

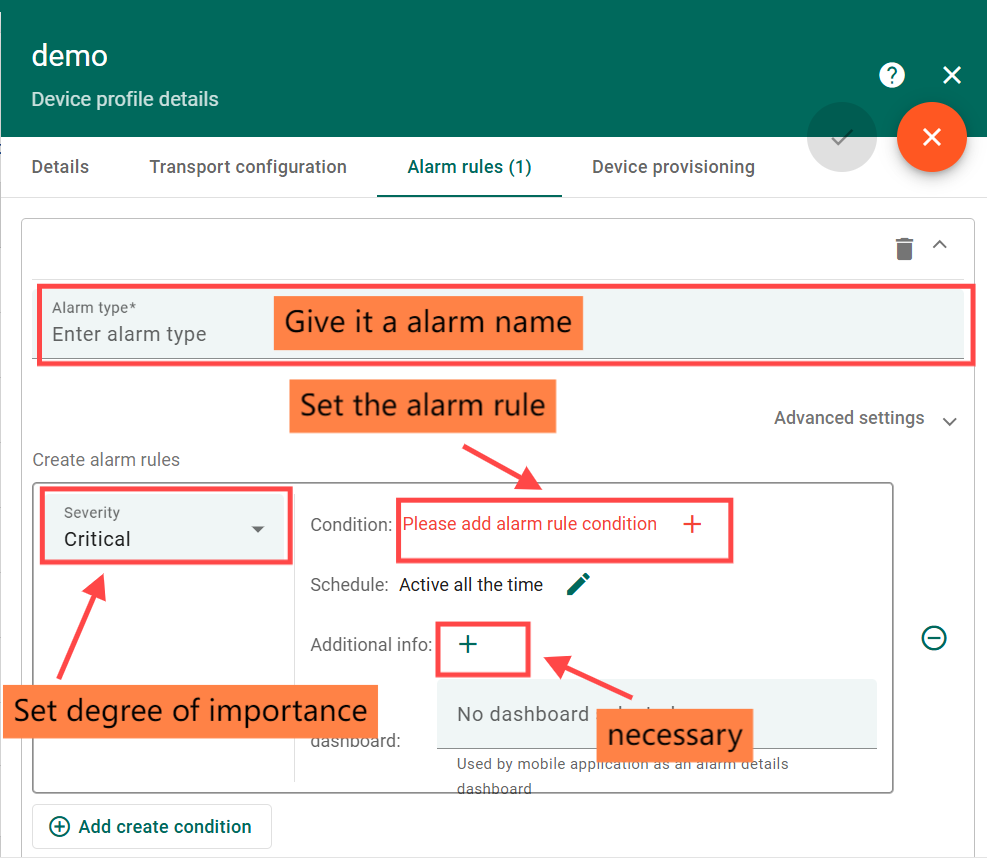

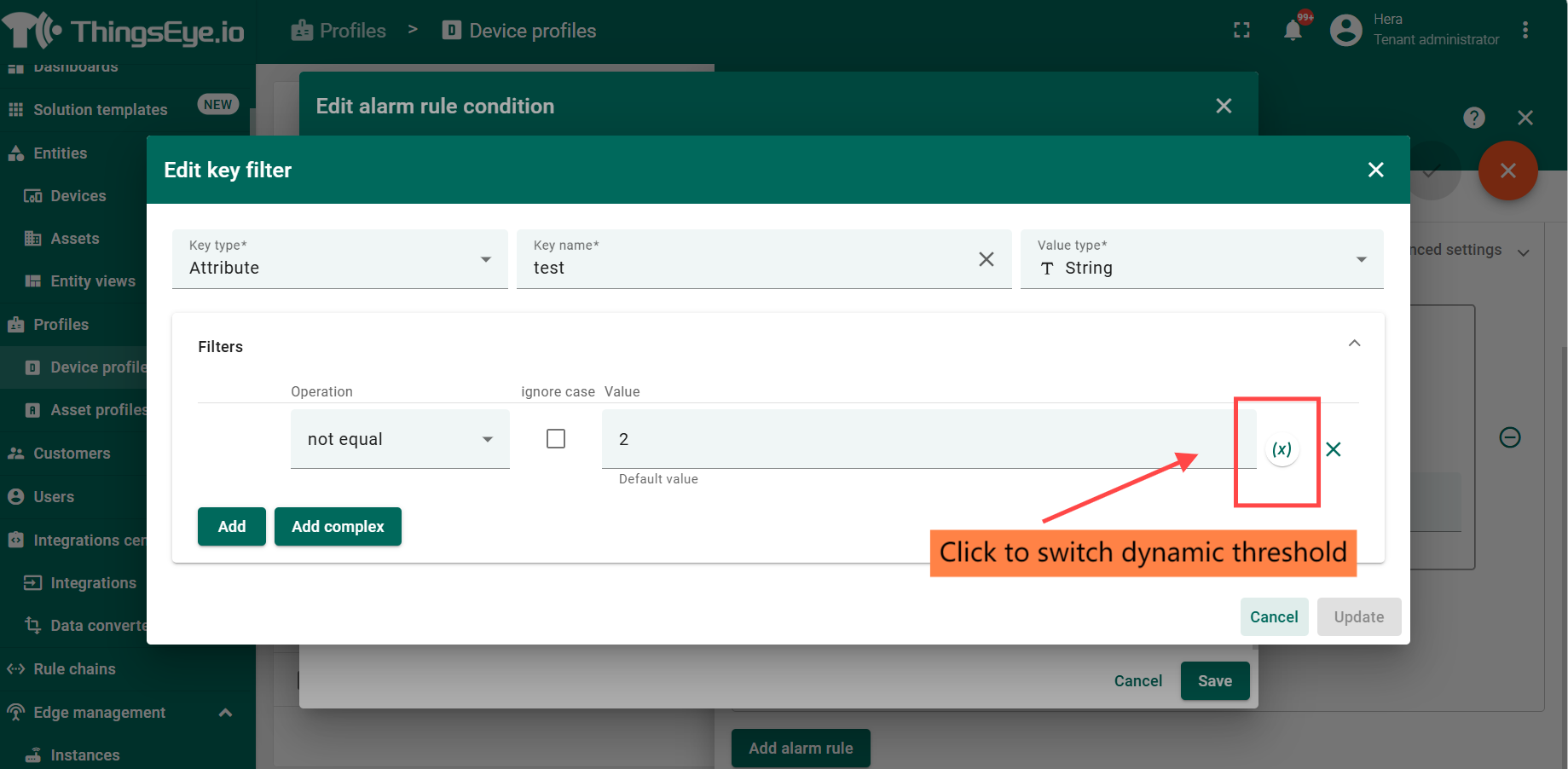

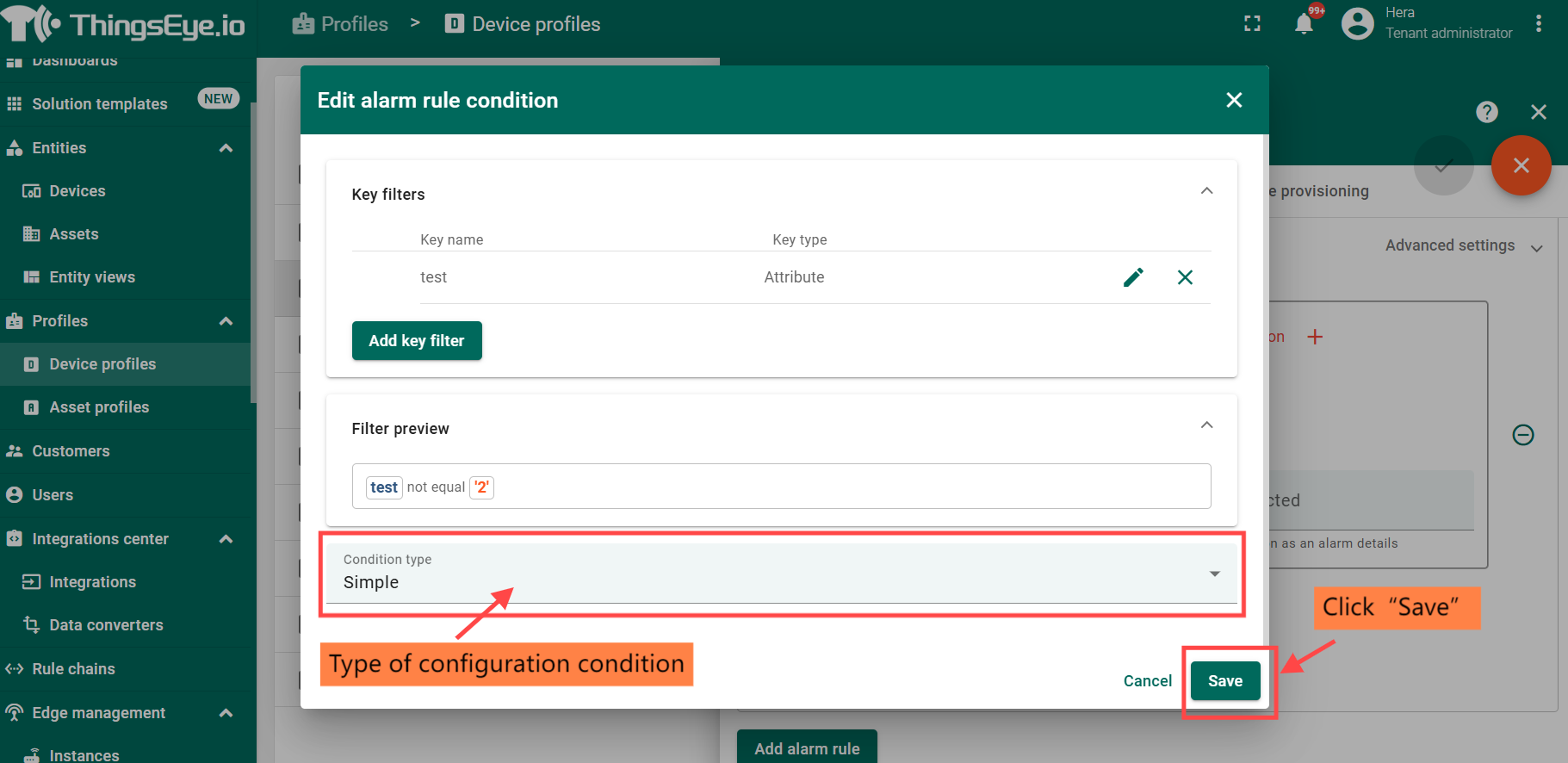

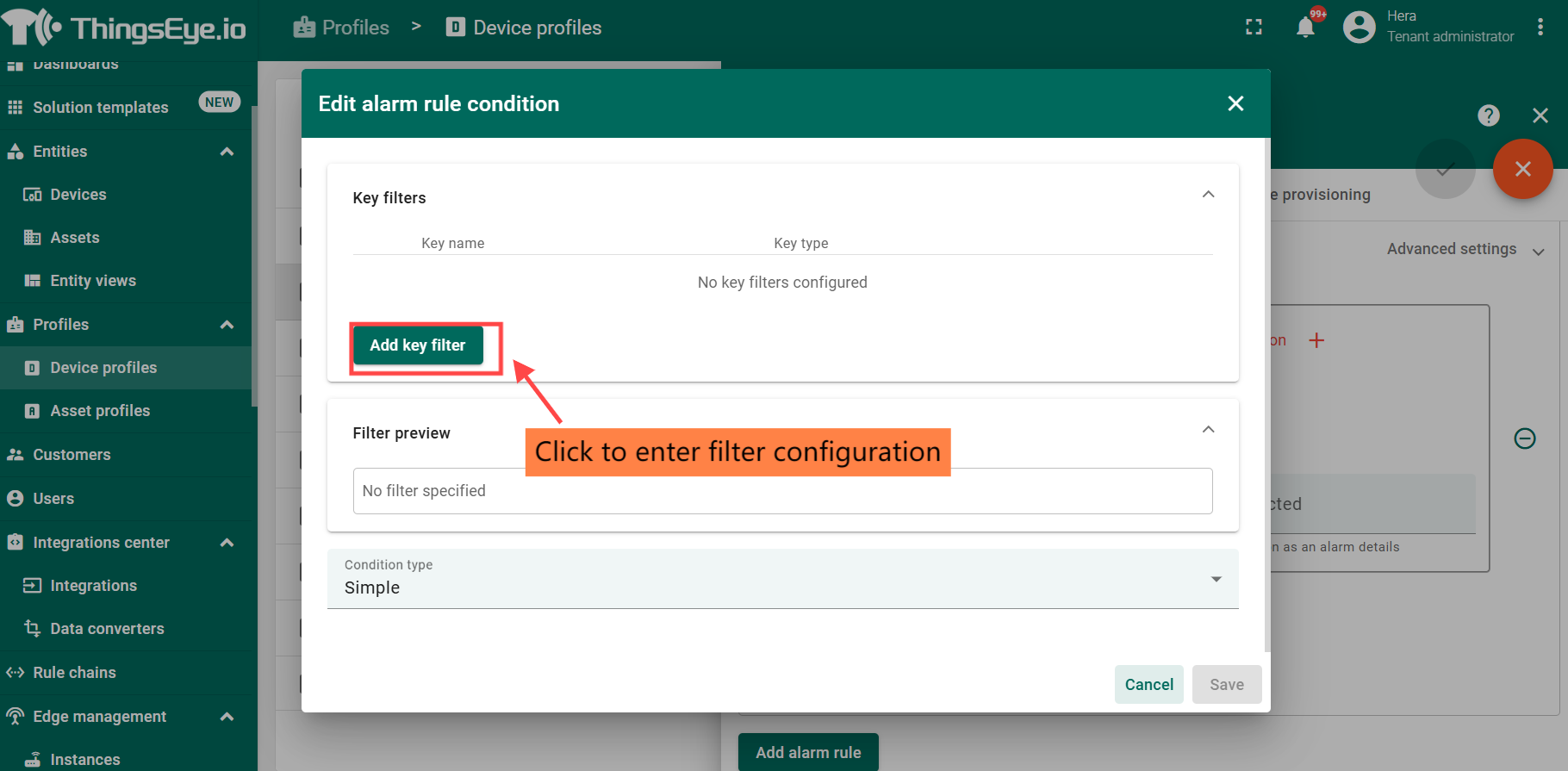

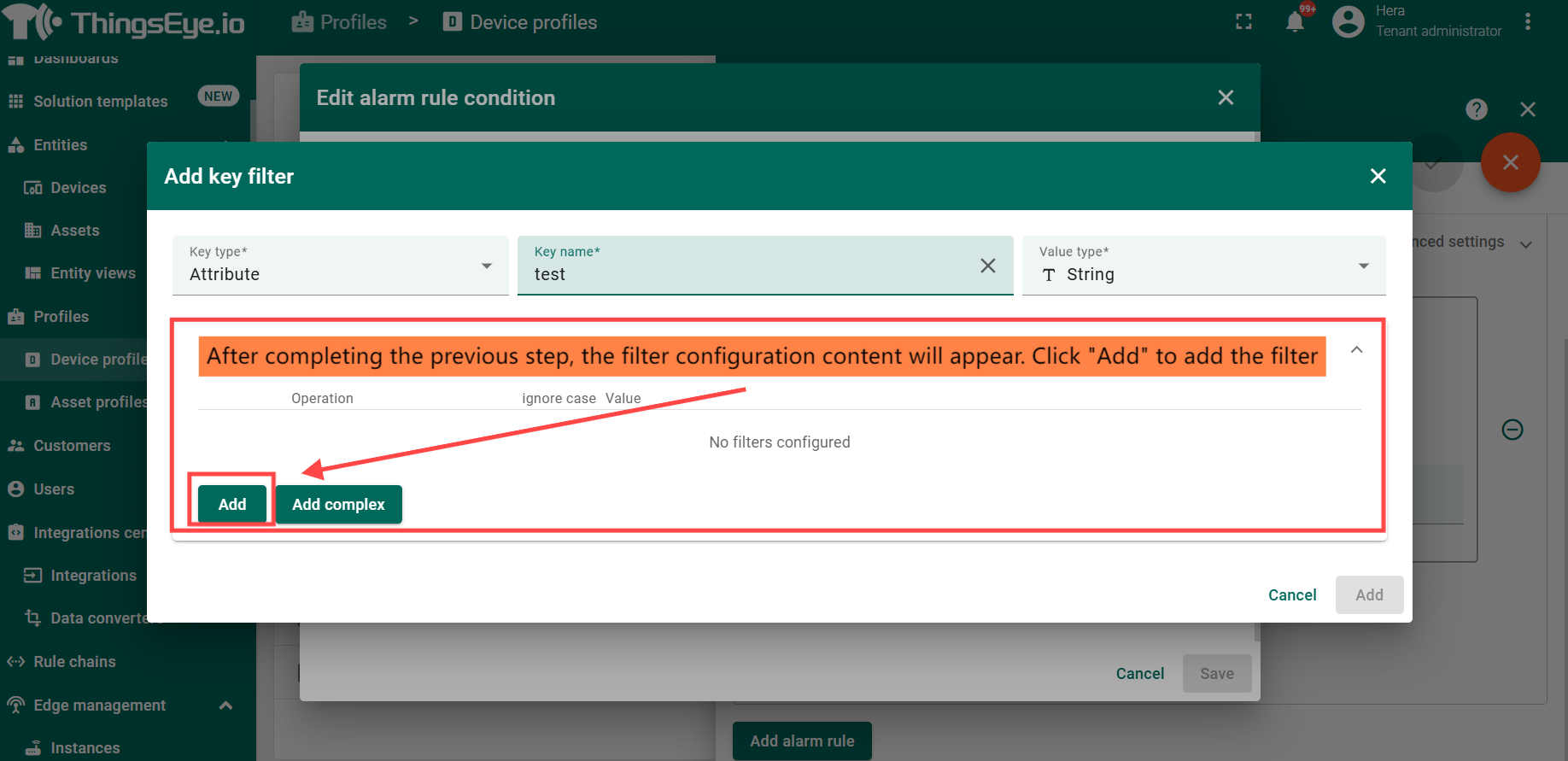

系统支持通过 Add Create Condition 创建多个条件项，并可配置告警级别、条件逻辑、动态阈值以及 simple / duration / repetition 三种告警条件类型。

step1:


step2:


step3:


step4:


step5:





告警清除规则的配置方式与创建告警基本一致，这里不再重复展开。

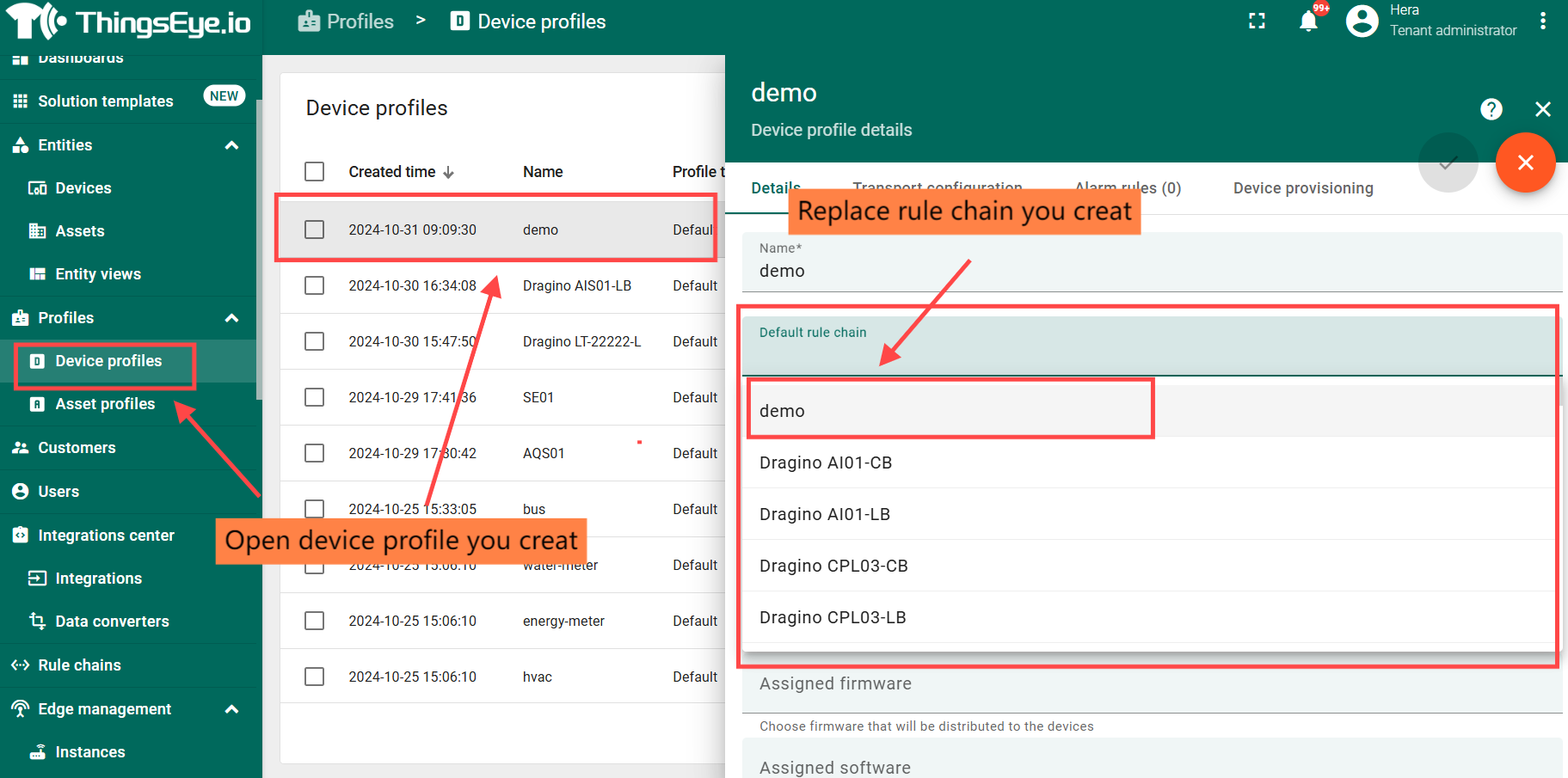

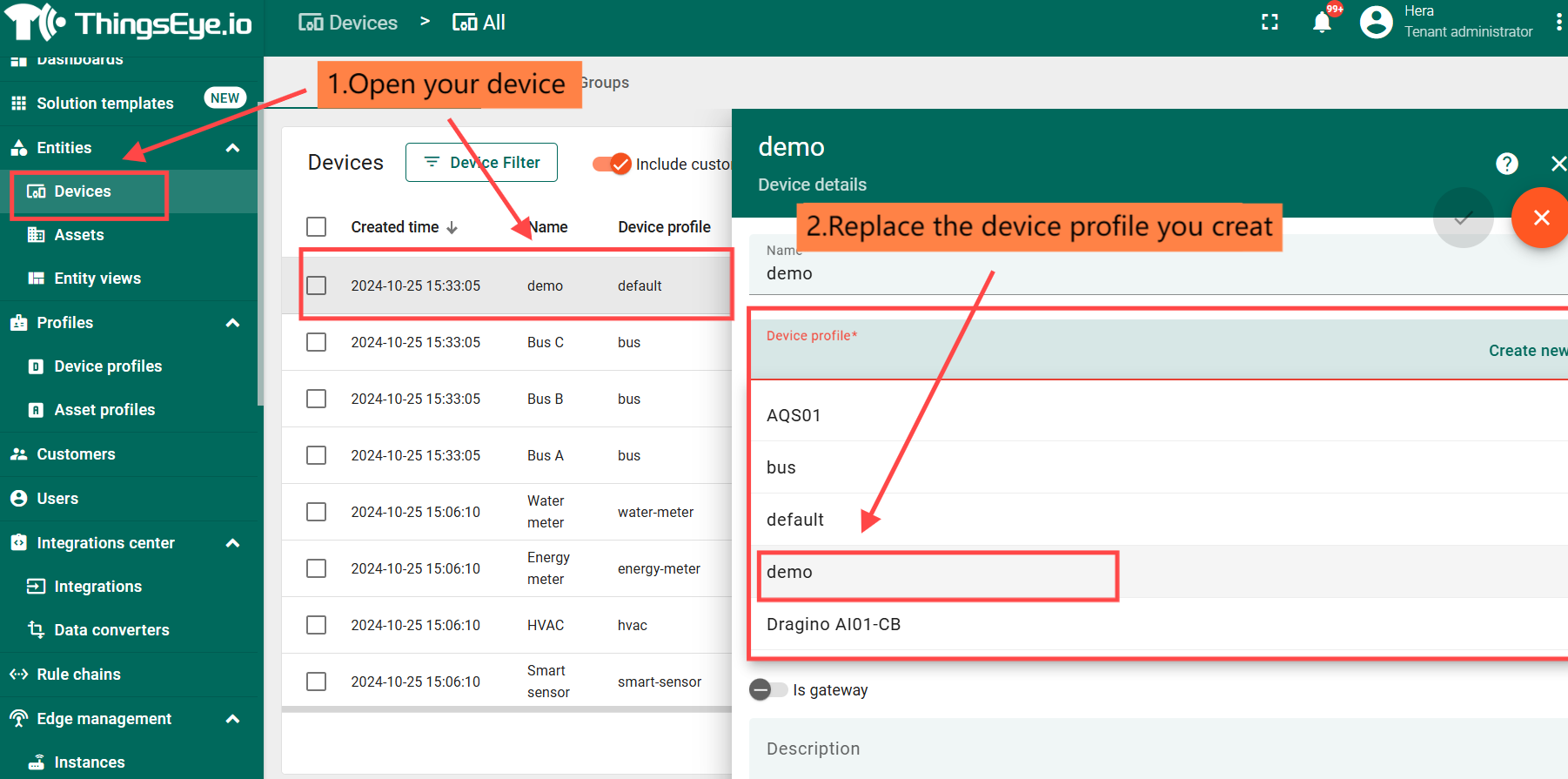

3.2.3 替换设备配置文件​


3.3 创建规则链​

3.3.1 创建规则链​

以下链接提供了规则链配置教程：

https://wiki.thingseye.io/xwiki/bin/view/Main/Basic%20configuration%20of%20rule%20chains/

3.3.2 替换规则链​


希望这篇文章能对你有所帮助，祝你顺利！
