如何通过 MQTT 将 -NB 和 -CB 系列设备数据上报到 Thingseye

1. 简介​

本文档将指导你如何把 Dragino -NB 和 -CB 系列设备的数据集成到 Thingseye 中。

NB 系列 设备以 -NB 结尾，CB 系列 设备以 -CB 结尾。例如，S31B-NB 是 NB 设备，而 S31-CB 是 CB 设备。

2. 前置条件​

完成本教程前，你需要准备证书文件。lns1.thingseye.io 是 Dragino 的 MQTT Broker，使用时需要提供 CA certificate、Certificate 和 Private key 文件。

如果客户需要通过 MQTT 将数据接入 Thingseye，需要联系 TE 团队获取这三份授权文件，或者点击此 link 下载证书。


3. 配置 Thingseye 集成​

3.1 创建新的 MQTT 集成​

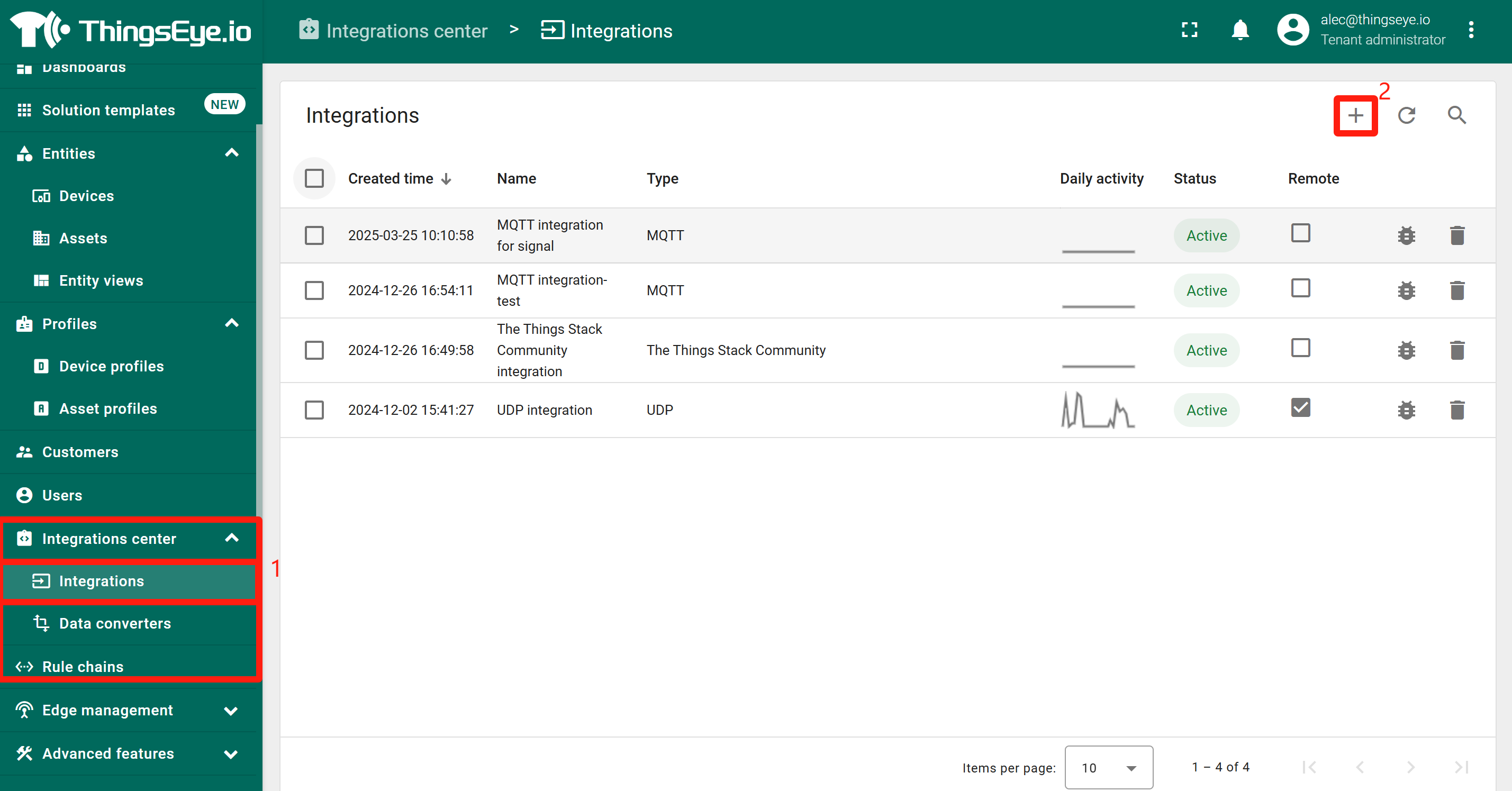

在左侧导航中点击 Integrations center，然后点击 Integrations。

在 Integrations 页面中，点击 + 按钮。


此时会弹出 Add integration 窗口。

在 Add integration 窗口中，按如下方式配置：

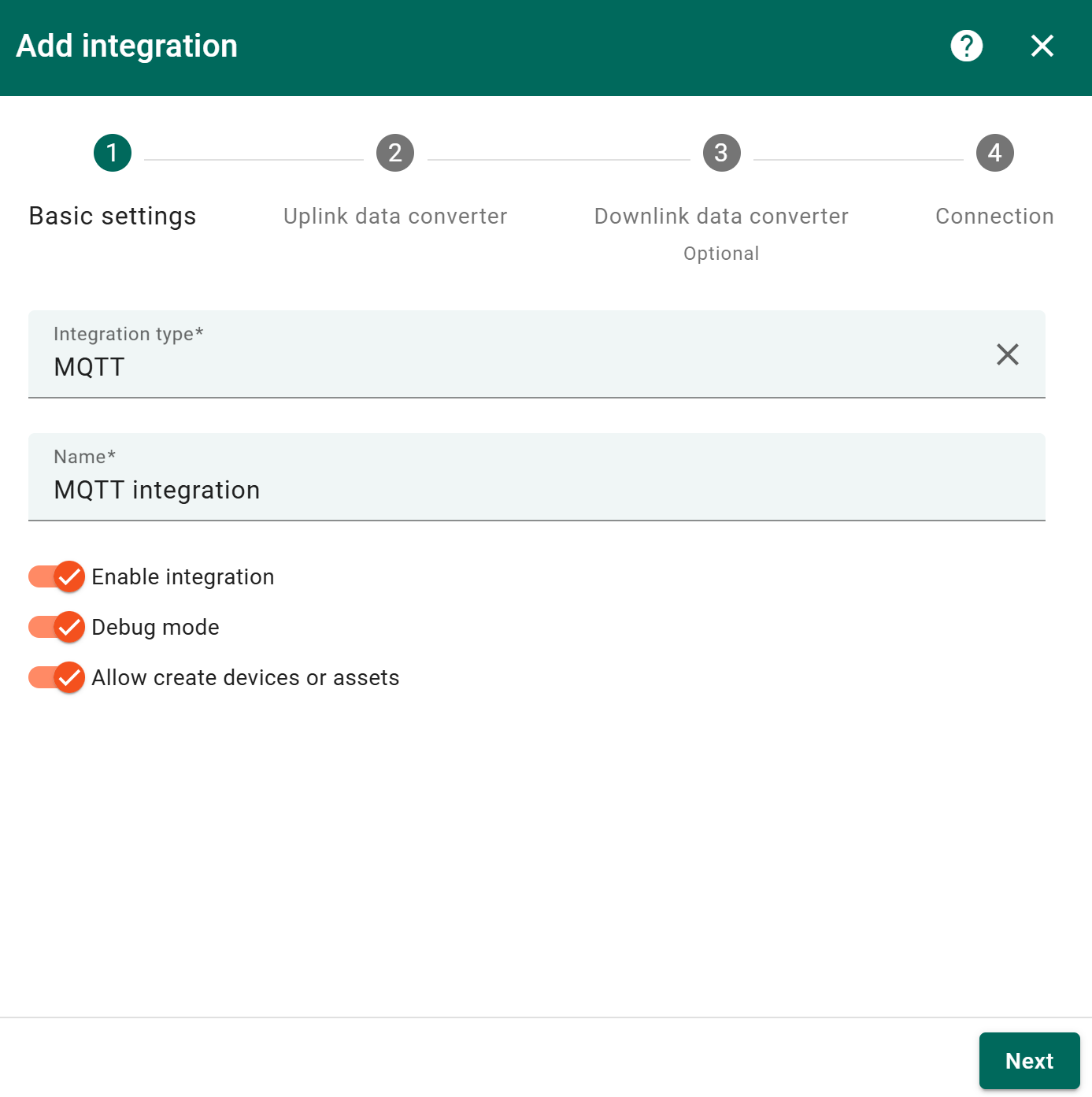

基础设置：

  • Integration type：MQTT
  • Name：MQTT integration
  • Enable integration：YES
  • Debug mode：YES
  • Allows create devices or assets：YES

点击 Next 按钮。

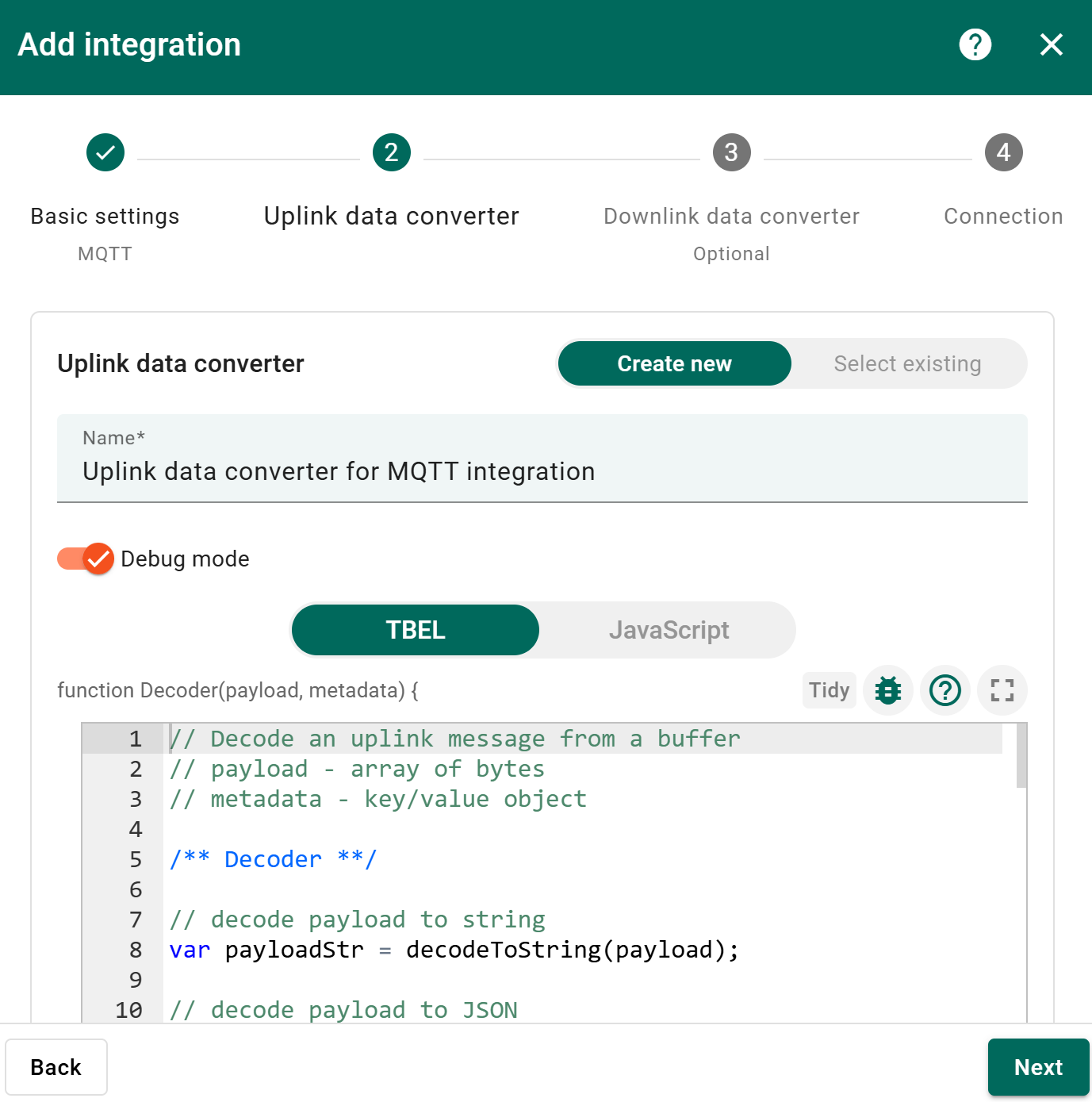

Uplink / downlink data converter：

  • 接下来，直接选择新建 Uplink data converter。

点击 Next 按钮。

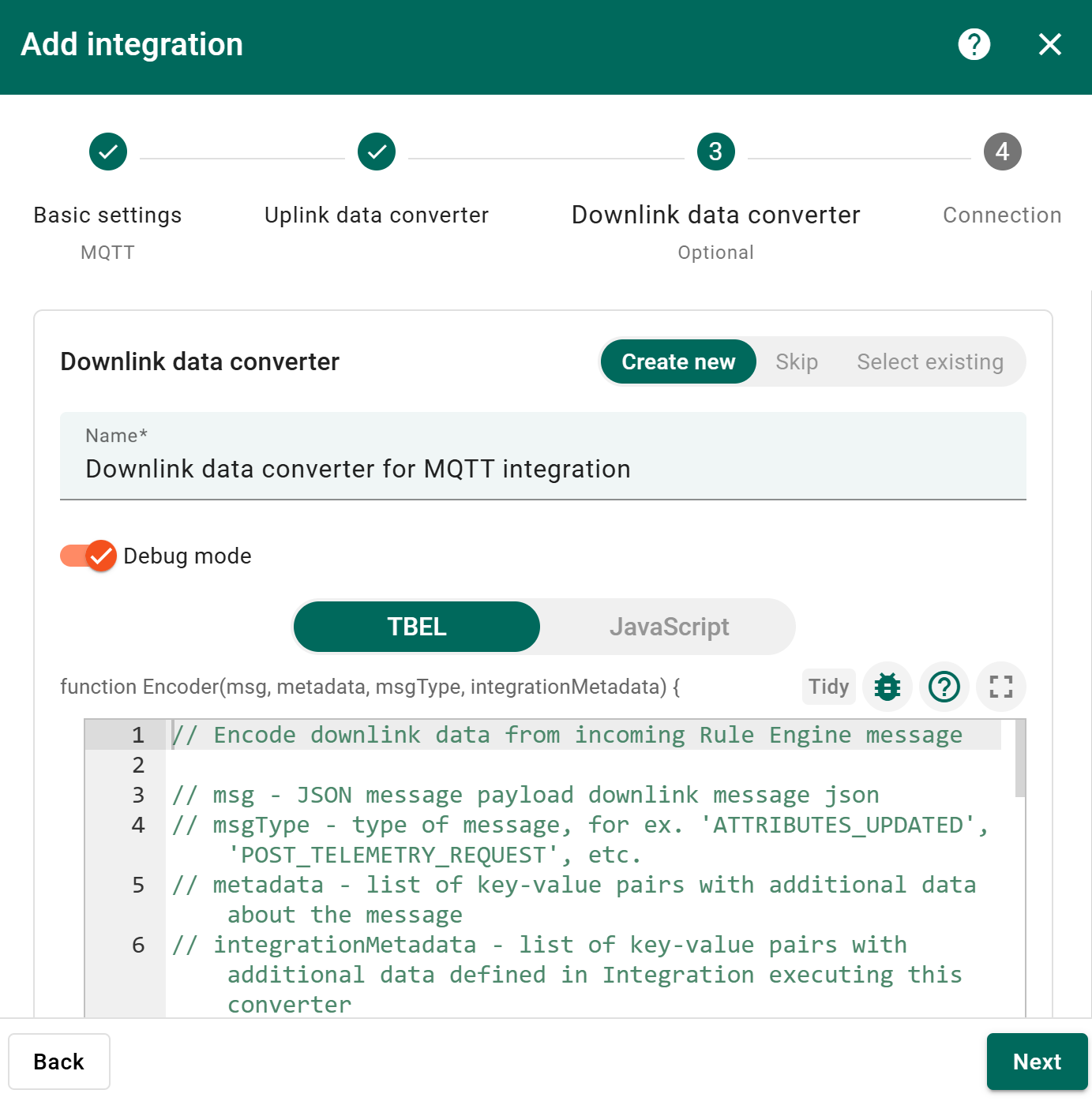

Downlink data converter：

  • 接下来，直接选择新建 Downlink data converter。

点击 Skip 按钮。

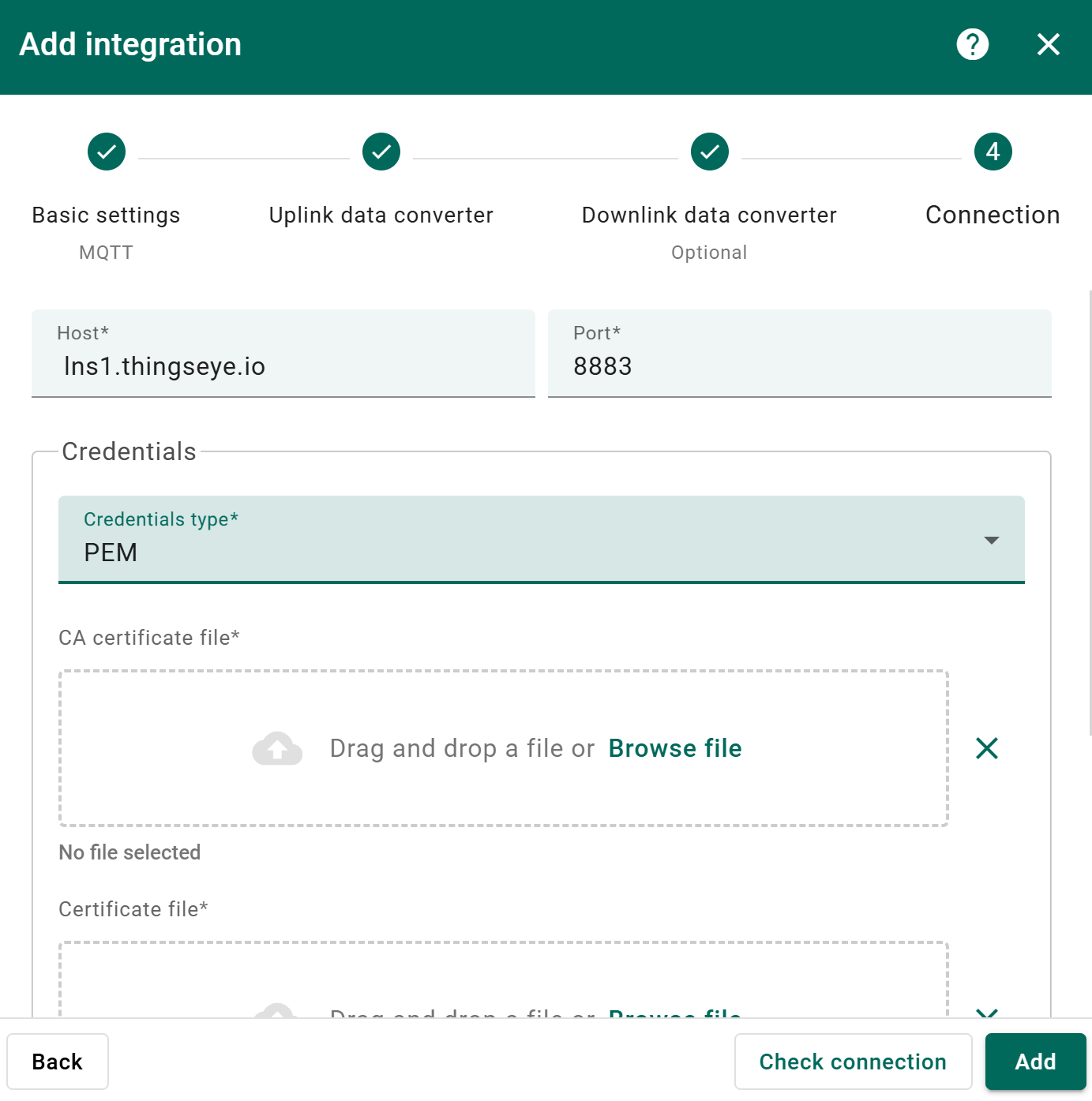

连接设置：

  • Host： lns1.thingseye.io
  • Port：8883

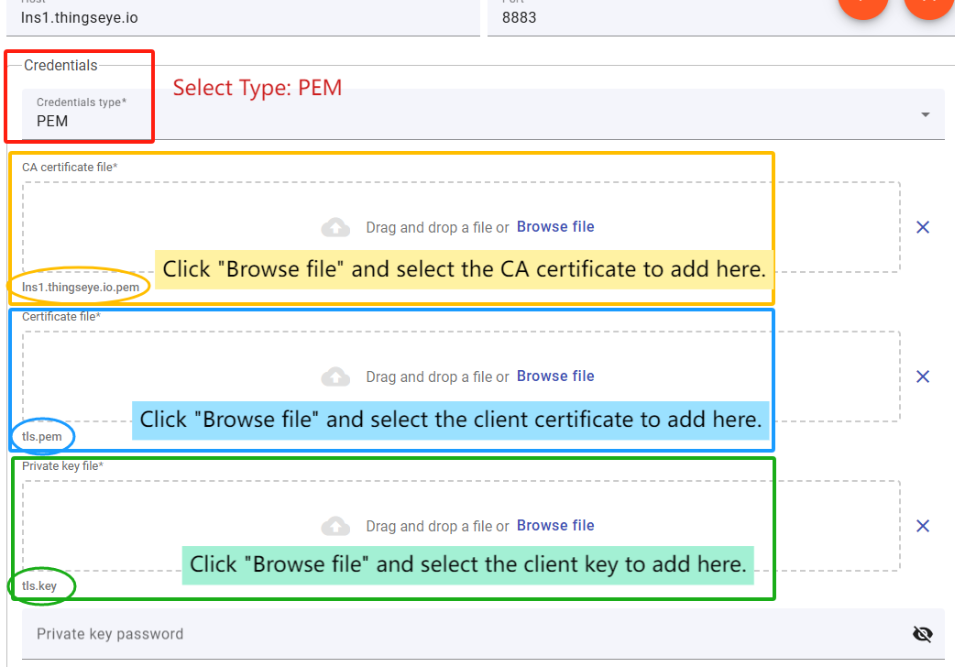

  • Credentials：PEM（将下方 3 个证书内容粘贴到对应输入框中）。证书可通过此 link 下载。
  • Password：可填写密码，也可留空
  • Enable SSL：YES

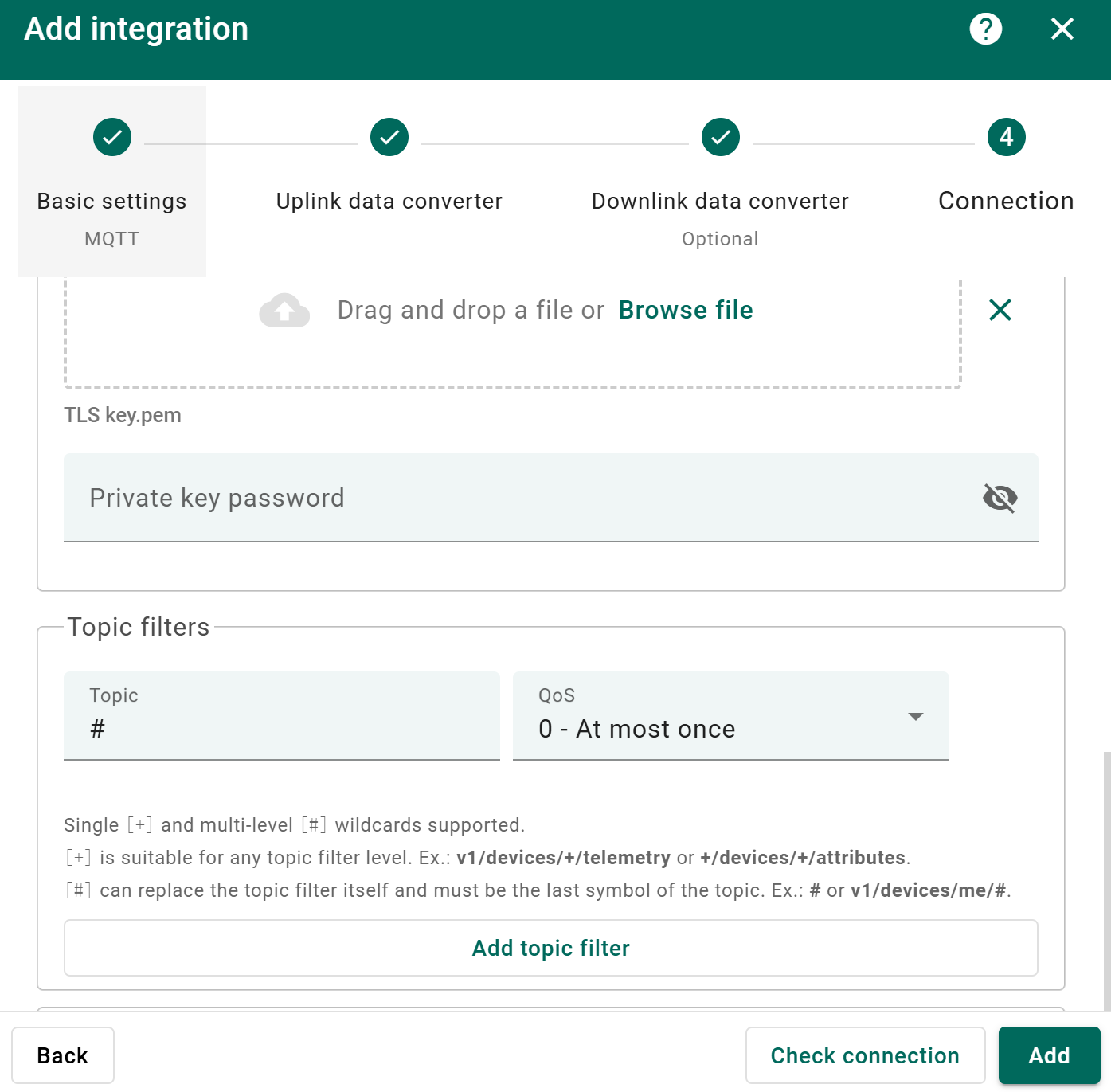

  • Topic：必须与设备端的 Topic 保持一致。
  • QoS：0 - At most once，或其他 MQTT QoS 级别

点击 Skip 按钮。



点击 Add 按钮。

完成后，你应该可以在 Integrations 页面中看到新建的集成。

由于设备尚未上报数据，集成 Status 会显示为 Pending；一旦收到数据，则会显示为 Active。


4. 配置 Thingseye 数据转换器​

首先，你需要下载 MQTT uplink/downlink JS code。

在 Thingseye 中，Data Converters 用于在不同格式之间转换输入或输出数据，通常是把设备的原始遥测数据转换为 Thingseye 可以识别的结构化格式，反之亦然。

4.1 上行​

  • Uplink Converter

解码函数的作用是把接收到的数据和元数据解析成 ThingsBoard / Thingseye 可识别的格式。

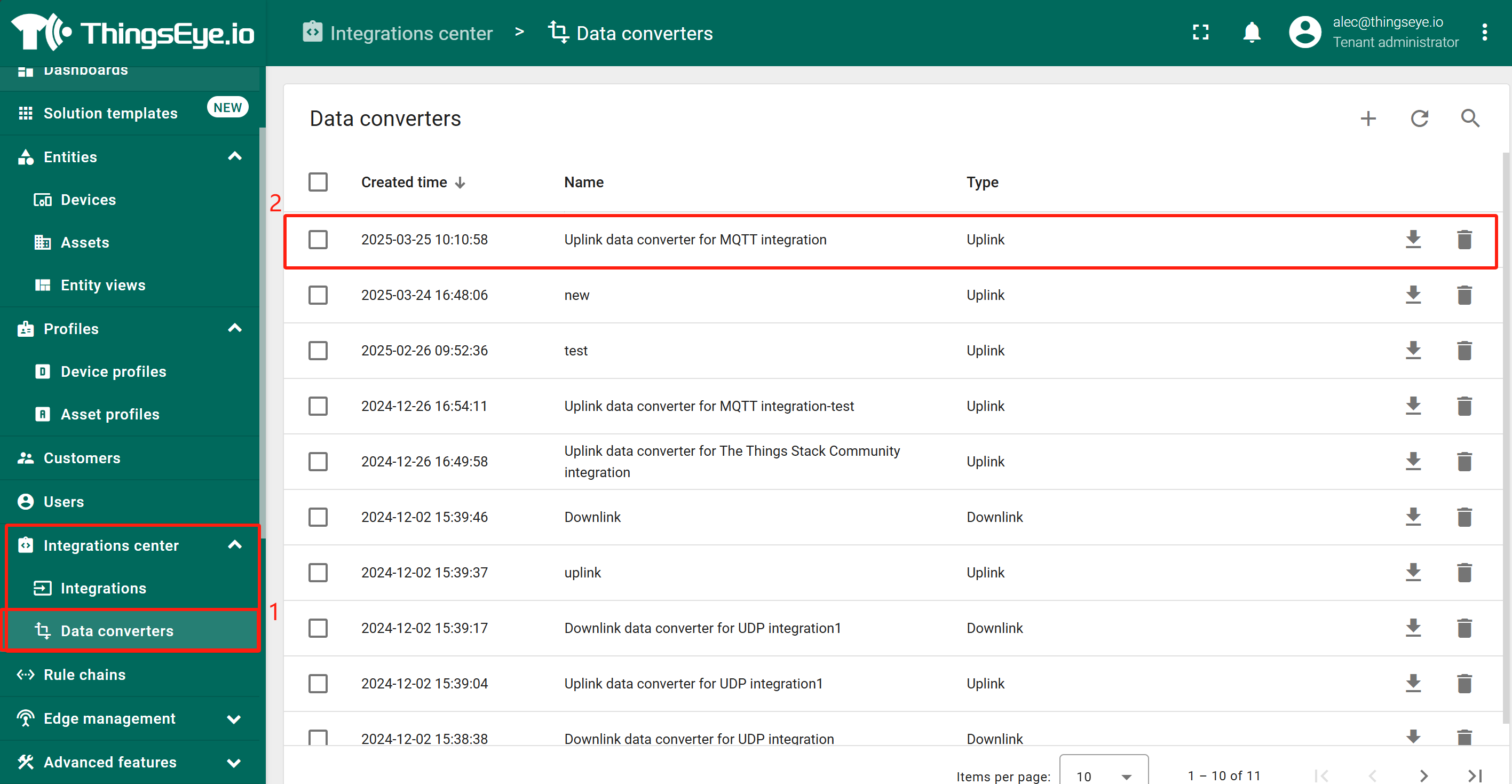

进入 Integrations center -> Data converters 页面，找到在创建集成时自动新建的 MQTT uplink converter。

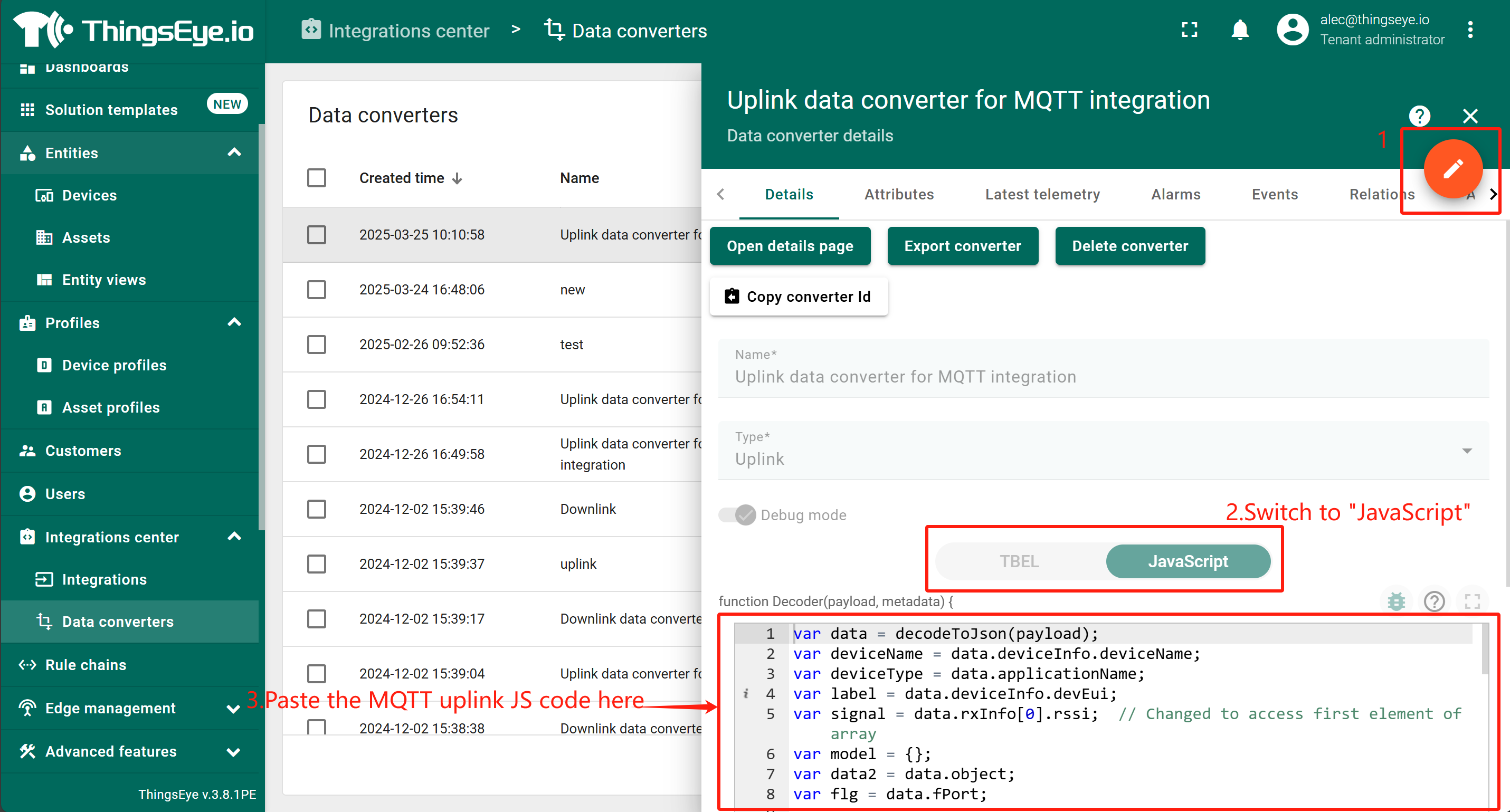

进入编辑模式，并把 MQTT uplink JS code 应用到该 uplink converter 中。


4.2 下行​

  • Downlink Converter

进入 Integrations center -> Data converters 页面，找到在创建集成时自动新建的 MQTT downlink converter。

进入编辑模式，并把 MQTT downlink JS code 应用到该 downlink converter 中。


4.3 使用 MQTT.fx 模拟​



5. 测试连接​

AT 命令

  • AT+PRO=3,5 // 使用 MQTT 连接和 JSON Payload
  • AT+SERVADDR=lns1.thingseye.io,8883
  • AT+SUBTOPIC=8899 // 必须与 ThingsEye 中创建的 MQTT integration 的 Topic 保持一致
  • AT+PUBTOPIC=8899 // 必须与 ThingsEye 中创建的 MQTT integration 的 Topic 保持一致
  • AT+CLIENT=NULL
  • AT+UNAME=NULL
  • AT+PWD=NULL
  • AT+TLSMOD=1,2

请注意，Topic 必须在设备端与服务端保持一致。如果你的设备并非 Dragino 设备，那么地址应与所使用 Broker 的地址保持一致。

长按设备按钮 1 到 3 秒测试上行。Thingseye 中的 MQTT integration 可查看来自设备的上行数据：

进入 Device -> Search Device，输入设备的 IMEI 来查找设备。
