扫码连接与连接故障排查
1. 扫描二维码进行连接

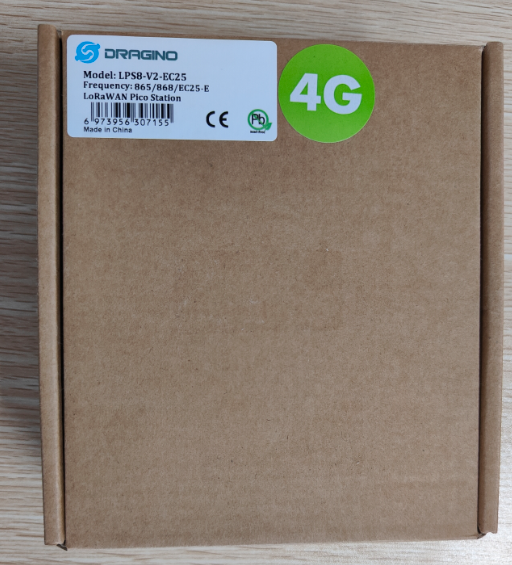

Dragino 设备包装盒外侧印有设备信息以及包含 IMEI 信息的二维码。

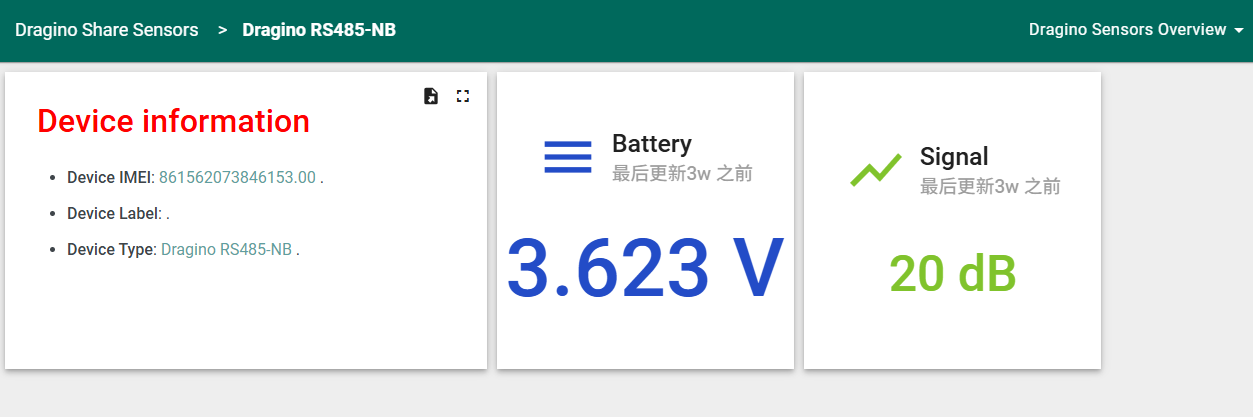

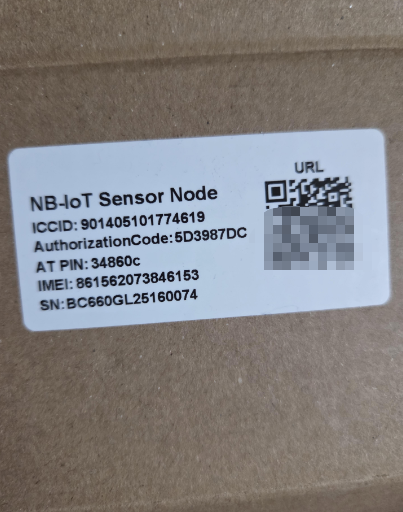

Dragino 设备包装盒内侧也印有设备信息和一个二维码。扫描该二维码会跳转到默认仪表板，其中包含该设备的详细信息。
如果你使用 Dragino 手机 App 扫描该二维码，设备会自动添加到当前登录 App 的账号中。请注意，一旦设备通过这种方式完成绑定，你将无法再访问默认仪表板，并且该设备也不能再次绑定。
Dragino 手机 App 下载链接： 我可以在哪里下载手机 App？
2. 如何连接设备 / 更新固件
以下列出了支持 BLE 的型号以及激活 BLE 功能的方法。
| Models | BLE Activate Method | Comments |
|---|---|---|
| All models with -LB, -LS , -NB, -NS, -CB, -CS suffix | Device is battery power type and BLE will be only activate on below case: * Press button to send an uplink * Press button to active device. * Device Power on or reset. If there is no activity connection on BLE in 60 seconds, sensor will shut down BLE module to enter low power mode. |
以下硬件使用 LoRaST v4 模块，支持通过 UART 进行 AT 命令访问和固件升级。
| Models | Mother Board | UART for AT Commands | UART for Upgrade Firmware |
|---|---|---|---|
| PS-LB, PS-LB-NA, SDI12-LB | SIB | Instruction | Instruction |
| SN50v3, S31-LB, S31B-LB,D20-LB.D20S-LB, D21-LB, D22-LB , SW3L-LB | SN50v3 | Instruction | Instruction |
| LHT65N | LHT65N | ||
| RS485-LB, SE01-LB, SPH01-LB, LMS01-LB, LDS12-LB, LDS40-LB, DDS75-LB, DDS45-LB, DDS04-LB, DDS20-LB, MDS120-LB, MDS200-LB, WSC2-LB, LDS25-LB | RS485-BL | Instruction | Instruction |
以下硬件使用 NB ST-BC660K-GL 模块，支持通过 UART 进行 AT 命令访问和固件升级。
| Models | Mother Board | UART Wiring | UART for Upgrade Firmware |
|---|---|---|---|
| PS-NB, PS-NB-NA, SDI12-NB | SIB | Instruction | Instruction |
| SN50v3-NB, S31-NB, S31B-NB, D20-NB. D20S-NB, D21-NB, D22-NB, DS03A-NB | SN50v3 | Instruction | Instruction |
| RS485-NB, SE01-NB, SPH01-NB, LMS01-NB, LDS12-NB, LDS40-NB, DDS75-NB, DDS45-NB, DDS04-NB, DDS20-NB, MDS120-NB, MDS200-NB, WSC2-NB | RS485-BL | Instruction | Instruction |
3. Signal Strength: 99
3.1 什么是 Signal Strength？
当 NB-IoT 模块无法连接到 NB-IoT 网络并一直显示 Signal Strength:99 时，输出可能如下：
Signal Strength 与 AT+CSQ 命令输出一致。当你执行 AT+CSQ，NB-IoT 模块返回 AT+CSQ=99,99 时，表示 NB-IoT 传感器尚未附着到 NB-IoT 网络。如果已经连接成功，第一个 99 应为 2~31 之间的值。
下面是 AT+CSQ 的相关定义。
3.2 需要检查什么？
检查模块是否检测到了 SIM 卡。
你可以查看输出中是否显示 IMSI number。如果 NB-IoT 模块成功识别 SIM 卡，就会显示一个 IMSI 号码，该号码来自 SIM 卡。如果未识别到 SIM 卡，请检查：
- SIM 卡是否按正确方向插入。
- 插入 SIM 卡后是否重新断电 / 上电。
3.3 你使用的是否是模块支持的 NB-IoT SIM 卡
- 请确认你使用的是 NB-IoT SIM 卡，它与普通手机使用的 SIM 卡不同。
- 如果你使用的是 NB-IoT SIM 卡，请确认该运营商的 频段（Frequency Band） 是否在 NB-IoT 传感器支持列表中。
3.4 天线连接是否正常
检查天线路径的连接是否松动。
3.5 检查软件设置
对于电池供电的 NB-IoT 传感器，设备只会在设定时间内尝试接入 NB-IoT 网络（例如 5 分钟）。如果 5 分钟内仍未接入成功，传感器会停止重试，并让 NB-IoT 模块进入睡眠模式以节省电量。因此，如果接入网络所需时间超过 5 分钟，就可能导致设备难以接入 NB-IoT 网络。对此有两种解决方式。
3.5.1 延长接入时间
用户可通过 AT 命令延长网络接入时间。例如 AT+CSQTIME=10 可把网络接入时间延长到 10 分钟。
3.5.2 锁定频段
NB-IoT 模块默认支持多个频段，并会逐个尝试附着网络。用户可将频段锁定到 SIM 卡对应频段，以提高接入速度。
参见 how to lock frequency band。
4. 地址无法解析 / 地址填写错误
如果信号正常但连接仍然失败，那么很有可能是地址解析错误。
默认配置如下：
- 使用 ThingsEye UDP 服务器：AT+SERVADDR=thingseye.io,11560
- 使用 ThingsEye ChirpStack 服务器：AT+SERVADDR=lns1.thingseye.io,11560
- 使用 UDP 上行和 Json 协议：AT+PRO=2,5
如果 NB 设备无法解析域名，则可直接使用 IP 地址：
- 使用 ThingsEye UDP 服务器：AT+SERVADDR=47.251.43.52,11560
- 使用 ThingsEye ChirpStack 服务器：AT+SERVADDR=47.254.40.251,11560
- 使用 UDP 上行和 Json 协议：AT+PRO=2,5
如果你不知道域名对应的 IP，可以在域名无法使用时执行命令 AT+QNDS 来解析域名（这个过程可能会比较慢）。
示例：
AT+QDNS=0,www.baidu.com
OK
+QDNS:111.13.100.91
5. 如何配置不同 APN
首先：AT+CGDCONT 定义 PDP Context
该写命令用于为 <cid> 对应的 PDP Context 指定参数值，并设置本地上下文标识参数。同时，它还允许终端指定是否需要对 ESM 信息进行安全保护传输，因为 PCO 中可能包含需要加密的信息。终端还可能由于其他原因要求 ESM 信息使用安全保护传输，例如当终端需要传输 APN 时。测试命令返回的范围决定了可同时处于已定义状态的 PDP Context 数量。可能的 <err> 值请参考第 6 章。
对于 EPS，PDN 连接及其关联的 EPS 默认承载都在这里进行标识。
写命令的一种特殊形式 AT+CGDCONT=<cid> 会使上下文编号 <cid> 的值变为未定义。
如果支持初始 PDP Context，则 <cid>=0 的上下文会在启动时自动定义，且可通过 AT+CGDCONT 修改 <cid>=0 的参数。如果支持初始 PDP Context，那么 AT+CGDCONT=0 会将上下文编号 0 重置为其默认设置。
读取命令会返回每个已定义 Context 的当前配置。
测试命令会返回支持的组合值。如果终端支持多个 PDP 类型，则每种 <PDP_type> 的参数范围会分别显示在单独一行中。
命令：
参数
示例：
AT+CGDCONT=? +CGDCONT: (0-10),("IP","NONIP","IPV6","IPV4V6"),,,(0),(0),,,,,(0,1) OK AT+CGDCONT=1,"IP","HUAWEI.COM" OK AT+CGDCONT? +CGDCONT:0,"IPV4V6",,,0,0,,,,,0 +CGDCONT:1,"IP","HUAWEI.COM",,0,0,,,,,0 OK 用户也可以直接使用 AT 命令设置 APN：
AT+APN=
<APN>
退出 AT Command
功能：退出 AT Command 模式。退出后，用户在再次使用 AT 命令前需要重新输入密码。
AT Command：AT+DISAT
| 命令示例 | 功能 | 响应 |
|---|---|---|
| AT+DISAT | 退出 AT Commands 模式 | OK |
6. 流量统计
将 NB-IoT 终端节点配置为每 10 分钟发送一个数据包，并统计 NB-IoT 终端节点每日流量消耗。
| Connection mode | Data transmission interval (minutes) | Total packet | Total traffic consumption (MB/day) | Average traffic consumption per packet (MB) |
|---|---|---|---|---|
| MQTT | 10 | 136 | 0.23 | 0.00169 |
| UDP | 10 | 144 | 0.11 | 0.0008 |
